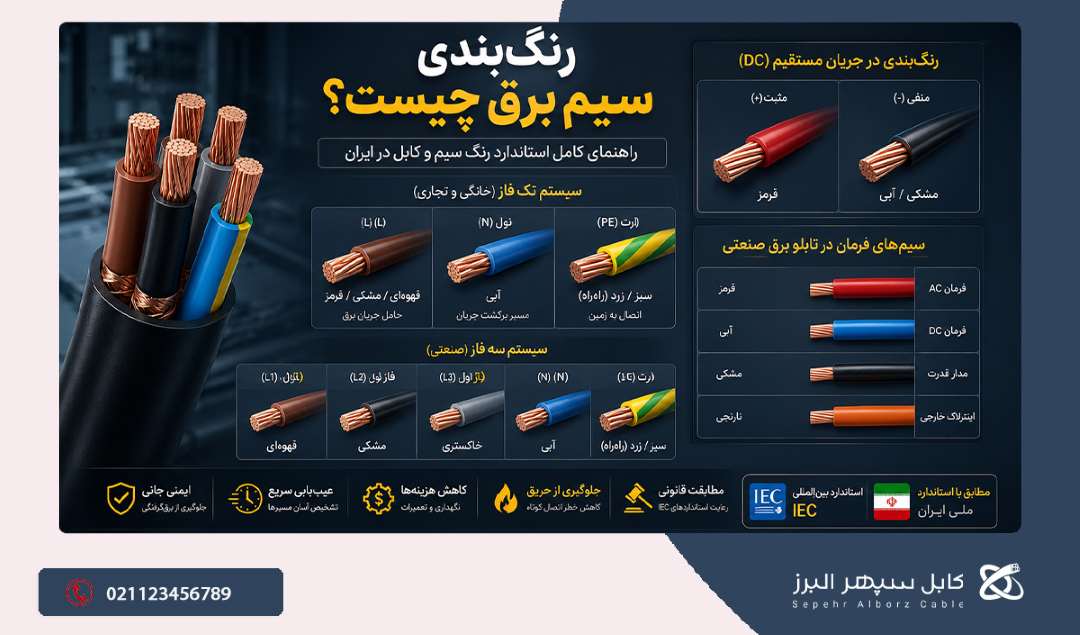

رنگ‌بندی سیم برق چیست؟ راهنمای کامل استاندارد رنگ سیم و کابل در ایران

در دنیای پرمخاطره تاسیسات الکتریکی، یک اشتباه کوچک در تشخیص خطوط شبکه می‌تواند به فاجعه‌ای جبران‌ناپذیر و خطرات جانی ختم شود. درک دقیق این موضوع که رنگ‌بندی سیم برق چیست و چگونه بر اساس اصول مهندسی اجرا می‌شود، مرز باریک بین یک سیستم پایدار و یک بحران بالقوه در ساختمان‌های مسکونی و واحدهای صنعتی است.

 بسیاری از مهندسان و تکنسین‌ها در زمان عیب‌یابی مدارهای قدیمی یا راه‌اندازی پروژه‌های جدید، با کلاف سردرگمی از کابل‌های رنگارنگ مواجه می‌شوند که عدم شناخت اصولی آن‌ها، روند کار را مختل کرده و هزینه‌های سنگینی می‌تراشد. در این مقاله تخصصی، کدهای رنگی استاندارد در ایران و جهان را به صورت کامل کالبدشکافی می‌کنیم تا دغدغه تشخیص ایمن مسیرهای جریان در سیستم‌های تک فاز و سه فاز برای همیشه برطرف شود و بتوانید شبکه‌ای بی‌نقص و کاملا استاندارد طراحی و اجرا کنید.

چرا رعایت استاندارد رنگ‌بندی سیم برق در پروژه‌های مهندسی حیاتی است؟

سیستم برق‌کشی یک ساختمان یا سوله صنعتی، شبکه‌ای پیچیده از شریان‌های انتقال انرژی است که باید با بالاترین سطح دقت پیاده‌سازی شود. اختصاص رنگ‌های مشخص به هر رشته سیم، صرفا یک اقدام زیبایی‌شناسانه نیست، بلکه یک زبان بصری مشترک و بین‌المللی برای انتقال اطلاعات حیاتی مدار است.

اولین و مهم‌ترین دلیل برای پایبندی به این اصول، حفظ جان افراد است. زمانی که یک برق‌کار برای تعمیر یا توسعه شبکه به یک تابلوی توزیع مراجعه می‌کند، تنها راهنمای اولیه او برای تشخیص خطوط برق‌دار از خطوط خنثی، همین رنگ‌ها هستند. اگر استانداردی وجود نداشته باشد، احتمال برق‌گرفتگی‌های مرگبار به شدت افزایش می‌یابد.

از سوی دیگر، یکپارچگی سیستم سیم‌کشی تاثیر مستقیمی بر کاهش هزینه‌های نگهداری و سرعت عیب‌یابی دارد. در تاسیسات بزرگ کارخانجات که هزاران متر کابل‌کشی انجام شده است، ردیابی یک قطعی کوچک بدون وجود سیستم کدگذاری رنگی، هفته‌ها زمان می‌برد. رعایت این الزامات به تیم‌های فنی اجازه می‌دهد تا در کمترین زمان ممکن، نقشه مدار را به صورت چشمی تحلیل کرده و مشکل را برطرف کنند.

آشنایی با استاندارد بین‌المللی – IEC – در صنعت برق و کابل‌کشی

با گسترش روزافزون تجهیزات الکتریکی در سراسر جهان، نیاز به یک رویه واحد و مشترک برای ایمن‌سازی تاسیسات به شدت احساس شد. در اینجا بود که کمیسیون بین‌المللی الکتروتکنیک یا همان استاندارد – IEC – به عنوان عالی‌ترین مرجع تدوین قوانین صنعت برق وارد عمل شد.

تاریخچه شکل‌گیری این استانداردهای جهانی به زمانی برمی‌گردد که تفاوت قوانین در کشورهای مختلف، باعث بروز حوادث متعددی در زمان واردات و صادرات تجهیزات برقی می‌شد. استاندارد – IEC – با تعریف کدهای مشخص برای طراحی، تولید و عایق‌بندی کابل‌ها، یک زبان مشترک میان مهندسان کل دنیا ایجاد کرد.

در کشور ما نیز، سازمان ملی استاندارد ایران با الگوبرداری مستقیم از کدهای – IEC -، قوانین مدونی را برای برق‌کشی ساختمان و تاسیسات صنعتی الزامی کرده است. این الگوبرداری تضمین می‌کند که زیرساخت‌های الکتریکی کشور با مدرن‌ترین تجهیزات وارداتی همخوانی داشته باشند و ضریب ایمنی پروژه‌ها به بالاترین سطح ممکن برسد.

رنگ‌بندی سیم برق در سیستم‌های تک فاز خانگی و تجاری

شبکه‌های تک فاز، رایج‌ترین سیستم‌های تامین انرژی در منازل مسکونی و واحدهای تجاری کوچک هستند. تسلط بر چیدمان رنگی این مدارها، الفبای کار هر مهندس و برق‌کار محسوب می‌شود.

شناسایی سیم فاز: رنگ‌های مجاز و رایج برای حامل‌های جریان

سیم فاز خطرناک‌ترین بخش مدار است که جریان برق را از شبکه توزیع به مصرف‌کننده منتقل می‌کند. بر اساس استانداردهای رایج در ایران، برای شناسایی سیم فاز معمولا از رنگ سیاه، قهوه‌ای یا قرمز استفاده می‌شود. البته در برخی شبکه‌های خاص ممکن است از رنگ‌های دیگری به جز سبز، زرد و آبی نیز برای فاز استفاده شود، اما رنگ‌های ذکر شده متداول‌ترین انتخاب‌ها برای اعلام هشدار وجود جریان هستند.

استاندارد سیم نول: رنگ تثبیت‌شده برای مسیر برگشت جریان

جریان الکتریکی پس از عبور از تجهیزات مصرفی، باید مسیر بازگشتی به منبع داشته باشد تا مدار کامل شود. این وظیفه بر عهده سیم نول است. استاندارد جهانی و کشوری به صورت قاطع رنگ آبی را برای سیم نول در نظر گرفته است. رنگ آبی نشان‌دهنده یک خط خنثی است که در شرایط عادی کاری، فاقد ولتاژ خطرناک نسبت به زمین است.

سیم ارت یا اتصال به زمین: ترکیب رنگی اختصاصی و غیرقابل تغییر

سیم ارت حیاتی‌ترین المان برای محافظت در برابر نشتی جریان و جلوگیری از اتصالی‌های خطرناک است. برای اینکه سیم ارت تحت هیچ شرایطی با سایر سیم‌ها اشتباه گرفته نشود، از یک ترکیب رنگی دوگانه و منحصربه‌فرد برای آن استفاده می‌شود. ترکیب راه‌راه سبز و زرد تنها مختص به سیم اتصال به زمین است و استفاده از این الگو برای هر منظور دیگری در شبکه کاملا ممنوع و غیرقانونی است.

راهنمای جامع رنگ‌بندی کابل‌های برق در سیستم‌های سه فاز صنعتی

زمانی که وارد محیط‌های کارگاهی و صنعتی می‌شویم، شبکه‌های تک فاز جای خود را به سیستم‌های قدرتمند سه فاز می‌دهند. در این سطح، توزیع متوازن بار و شناسایی دقیق فازها اهمیت دوچندانی پیدا می‌کند.

رنگ‌های استاندارد برای فازهای شبکه

در سیستم‌های سه فاز، ما با سه خط حامل جریان مجزا روبرو هستیم که با نام‌های – L1 – و – L2 – و – L3 – شناخته می‌شوند. طبق استاندارد جدید و مورد تایید – IEC – که در ایران نیز پیاده‌سازی می‌شود، کدهای رنگی به این ترتیب هستند:

• فاز اول یا – L1 -: رنگ قهوه‌ای
• فاز دوم یا – L2 -: رنگ سیاه
• فاز سوم یا – L3 -: رنگ خاکستری رعایت ترتیب این رنگ‌ها برای چرخش صحیح موتورهای الکتریکی و راه‌اندازی بدون نقص پمپ‌ها و کمپرسورهای صنعتی کاملا الزامی است.

بررسی تفاوت رنگ‌بندی در جریان مستقیم – DC – و جریان متناوب – AC-

بسیاری از تجهیزات الکترونیکی و سیستم‌های خورشیدی بر پایه جریان مستقیم یا – DC – کار می‌کنند. در مدارهای – DC -، رنگ قرمز نمایانگر قطب مثبت و رنگ سیاه یا در برخی استانداردهای خاص رنگ آبی نشان‌دهنده قطب منفی است. این تضاد آشکار با شبکه‌های متناوب یا – AC – کمک می‌کند تا تکنسین‌ها به سرعت نوع جریان جاری در پنل‌ها و باتری‌خانه‌ها را تشخیص دهند و از اتصال کوتاه فاجعه‌بار جلوگیری کنند.

قوانین رنگ‌بندی سیم‌های فرمان و قدرت در مونتاژ تابلو برق صنعتی

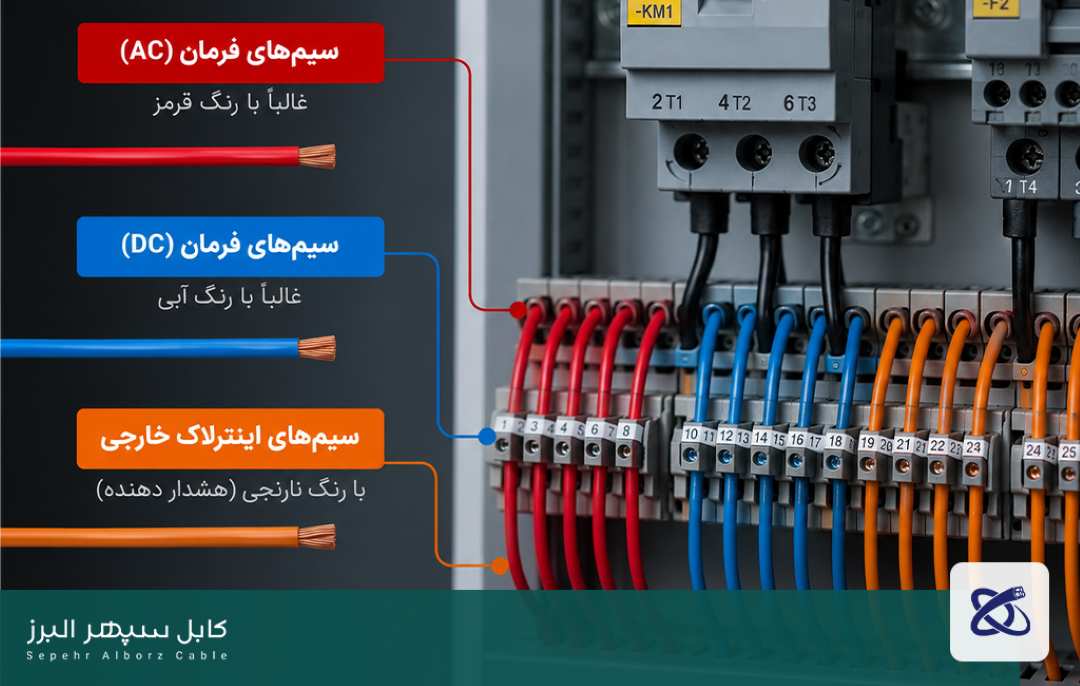

تابلوهای برق صنعتی قلب تپنده خطوط تولید هستند و هزاران رشته سیم در ابعاد کوچک را در خود جای داده‌اند. برای مدیریت این حجم از ارتباطات، مهندسان سیم‌ها را به دو دسته کلی فرمان و قدرت تقسیم می‌کنند. سیم‌های مدار قدرت که وظیفه انتقال جریان اصلی به الکتروموتورها را دارند، معمولا با رنگ سیاه کار می‌شوند. اما در بخش مدارهای فرمان که وظیفه کنترل رله‌ها، کنتاکتورها و پی‌ال‌سی‌ها را بر عهده دارند، داستان متفاوت است. برای مدارهای فرمان – AC – غالبا از سیم قرمز و برای فرمان – DC – از سیم آبی استفاده می‌شود. همچنین برای سیم‌کشی تجهیزات اینترلاک خارجی که حتی پس از قطع کلید اصلی تابلو نیز دارای برق هستند، رنگ نارنجی به عنوان یک نماد هشداردهنده جدی به کار می‌رود.

عواقب جبران‌ناپذیر و خطرات عدم رعایت رنگ‌بندی در سیم‌کشی ساختمان و کارخانجات

نادیده گرفتن استانداردهای رنگ در اجرای پروژه‌ها، به مثابه مین‌گذاری در یک ساختمان است. اولین پیامد این بی‌مسئولیتی، آسیب‌های شدید به تجهیزات گران‌قیمت صنعتی است. اگر جای فاز و نول در یک دستگاه حساس اشتباه وصل شود، سوختن بردهای الکترونیکی و موتورها کمترین خسارت ممکن خواهد بود.

علاوه بر خسارات مالی، چالش‌های حقوقی و قانونی سنگینی در انتظار مهندسین و پیمانکاران متخلف است. در صورت بروز حادثه جانی ناشی از برق‌گرفتگی، کارشناسان ایمنی و اداره کار قطعا عدم رعایت استانداردهای – IEC – را به عنوان یک قصور فاحش مهندسی ثبت می‌کنند که می‌تواند منجر به لغو پروانه نظام مهندسی و پرداخت غرامت‌های نجومی شود. یک سیم‌کشی غیراستاندارد، ریسک آتش‌سوزی در اثر اتصالی پنهان را نیز به شدت بالا می‌برد.

‌نتیجه‌گیری

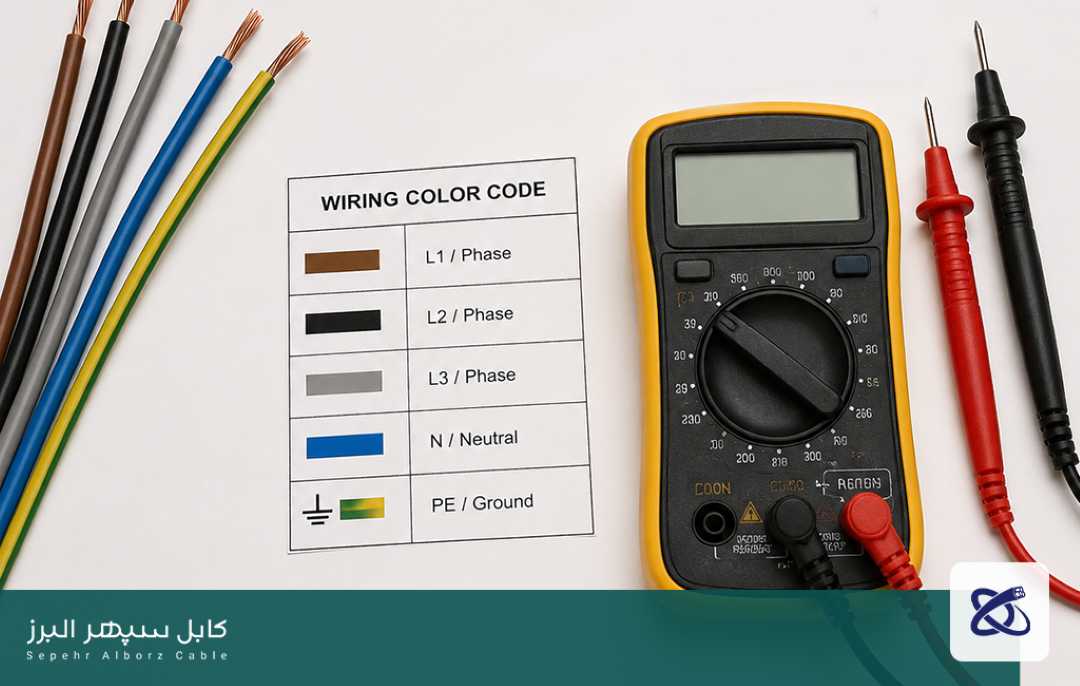

آگاهی دقیق از اینکه رنگ‌بندی سیم برق چیست و اجرای وسواس‌گونه آن، تفاوت بین یک مهندس حرفه‌ای و یک مجری آماتور را مشخص می‌کند. به عنوان یک نقشه راه نهایی، همواره توصیه می‌شود که قبل از شروع هر پروژه، یک دستورالعمل کتبی و مشخص برای کدهای رنگی بر اساس استانداردهای ملی تهیه کرده و به تمامی تکنسین‌های اجرایی ابلاغ کنید. نکته طلایی و حیاتی این است که در زمان تعمیرات شبکه‌های از پیش ساخته شده، هرگز به صورت مطلق به رنگ سیم‌ها اعتماد نکنید. همیشه فرض را بر این بگذارید که مجری قبلی استانداردها را رعایت نکرده است؛ بنابراین پیش از هرگونه تماس فیزیکی، ولتاژ تمامی خطوط را با استفاده از مولتی‌متر و فازمترهای استاندارد به دقت بررسی و تایید کنید. ایمنی بر پایه حدس و گمان بنا نمی‌شود، بلکه نیازمند اندازه‌گیری دقیق و رعایت اصول مهندسی است.
