کابل مناسب فضای باز باید بتواند در برابر نور مستقیم خورشید، اشعه فرابنفش، رطوبت، بارندگی، تغییرات دما و تنش‌های مکانیکی مقاومت کند. استفاده از کابل نامناسب در محیط بیرونی می‌تواند باعث خشک شدن و ترک خوردن روکش، نفوذ رطوبت، افت مقاومت عایقی و در نهایت اتصال کوتاه یا خرابی شبکه برق شود.
به همین دلیل انتخاب کابل فضای باز فقط به سطح مقطع و تعداد رشته محدود نمی‌شود. جنس روکش، روش نصب، میزان تابش خورشید، احتمال تماس با آب، شرایط خاک و میزان آسیب مکانیکی نیز باید بررسی شوند.
فهرست مطالب
ویژگی‌های کابل مناسب فضای باز
کابلی که در محیط باز نصب میشود معمولا شرایط سخت‌تری نسبت به کابل داخل ساختمان تجربه می‌کند. روکش و ساختار کابل باید متناسب با این شرایط انتخاب شوند.
مقاومت در برابر نور خورشید و اشعه UV
تابش مداوم خورشید یکی از مهم‌ترین عوامل تخریب روکش کابل است. اشعه فرابنفش می‌تواند در طول زمان باعث خشک شدن، کاهش انعطاف و ایجاد ترک‌های سطحی در روکش کابل شود.
برای کابل‌هایی که بدون پوشش محافظ و مستقیما در معرض آفتاب قرار می‌گیرند، باید محصولی انتخاب شود که سازنده مقاومت آن در برابر UV را مشخص کرده باشد.
رنگ مشکی در بسیاری از کابل‌های مخصوص فضای باز رایج است، زیرا استفاده از ترکیبات مناسب در روکش مشکی می‌تواند مقاومت کابل در برابر نور خورشید را افزایش دهد. با این حال، صرفا مشکی بودن کابل به معنی مقاوم بودن آن در برابر UV نیست و مشخصات فنی محصول باید بررسی شود.
مقاومت در برابر رطوبت و بارندگی
کابل فضای باز ممکن است مستقیما در معرض باران، برف، بخار آب یا رطوبت دائمی محیط باشد. در چنین شرایطی روکش کابل باید مانع نفوذ آب به لایه‌های داخلی شود.
نفوذ رطوبت به کابل می‌تواند در بلندمدت باعث موارد زیر شود:
- کاهش مقاومت عایقی
- خوردگی هادی
- افزایش احتمال اتصال کوتاه
- کاهش عمر مفید کابل
- ایجاد خطا در تجهیزات متصل به کابل
اگر کابل در محیط بسیار مرطوب یا نقاطی که احتمال تجمع آب وجود دارد نصب میشود، باید محصولی با ساختار مناسب این شرایط انتخاب شود.
تحمل تغییرات دما
کابل نصب شده در فضای باز ممکن است در تابستان تحت تابش مستقیم خورشید قرار بگیرد و در زمستان دمای بسیار پایین‌تری را تجربه کند.
این تغییرات می‌توانند روی انعطاف‌پذیری روکش، مقاومت عایق و طول عمر کابل اثر بگذارند.
در مناطق بسیار گرم، بسیار سرد یا دارای اختلاف دمای شدید شب و روز، محدوده دمای کاری اعلام شده توسط سازنده اهمیت زیادی دارد.
مقاومت مکانیکی روکش کابل
کابل فضای باز ممکن است در معرض ضربه، فشار، کشش، تماس با اجسام تیز یا فعالیت ماشین‌آلات قرار بگیرد.
اگر احتمال آسیب مکانیکی وجود دارد، استفاده از کابل معمولی بدون حفاظت کافی انتخاب مناسبی نیست. در چنین محیط‌هایی معمولا باید از کابل زره‌دار یا سیستم حفاظت مکانیکی مناسب استفاده شود.
جدول انتخاب کابل برای محیط بیرونی
نوع کابل باید بر اساس محل نصب انتخاب شود، نه صرفا بر اساس اینکه کابل در فضای باز قرار دارد.
شرایط نصب | انتخاب مناسب | نکته مهم |
نصب مستقیم زیر نور خورشید | کابل مقاوم در برابر UV | مقاومت روکش در برابر تابش بررسی شود |
محیط مرطوب و بارانی | کابل با روکش مقاوم در برابر رطوبت | محل اتصال و گلند نیز باید آب‌بندی شود |
دفن مستقیم در خاک | کابل مناسب دفن مستقیم | مقاومت مکانیکی و شرایط خاک بررسی شود |
احتمال ضربه و فشار | کابل زره‌دار | زره کابل حفاظت مکانیکی ایجاد می‌کند |
مسیر هوایی | کابل مناسب نصب هوایی | وزن کابل و نیروی کششی اهمیت دارد |
شبکه توزیع هوایی | کابل خودنگهدار | تجهیزات نصب متناسب نیز لازم است |
فضای صنعتی باز | کابل صنعتی مقاوم در برابر شرایط محیطی | روغن، مواد شیمیایی و حرارت نیز بررسی شوند |
اقدامات پیشگیرانه قبل از نصب کابل
نگهداری کابل قبل از نصب نیز روی عمر نهایی آن تاثیر دارد.
پیش از کابل‌کشی باید مسیر به صورت کامل بررسی شود.
وجود لبه تیز، رطوبت، نقاط داغ، مواد شیمیایی یا احتمال فشار مکانیکی باید قبل از شروع کار مشخص شود.
همچنین باید بررسی شود که نوع کابل با شرایط محیط تطابق دارد یا خیر.
استفاده از کابل ساختمانی معمولی در محیط صنعتی، کابل داخلی در فضای باز یا کابل فاقد حفاظت مناسب در مسیر دفنی می‌تواند عمر سیستم را به شدت کاهش دهد.
قبل از نصب این موارد بررسی شوند:
- سلامت ظاهری کابل
- نداشتن ترک یا بریدگی روی روکش
- متناسب بودن سطح مقطع
- متناسب بودن ولتاژ نامی
- سازگاری روکش با محیط
- سلامت قرقره کابل
- مشخص بودن مسیر کابل‌کشی
- آماده بودن تجهیزات نگهدارنده
اگر کابل مدت زیادی در انبار نگهداری شده است، وضعیت روکش نیز باید قبل از نصب بررسی شود.

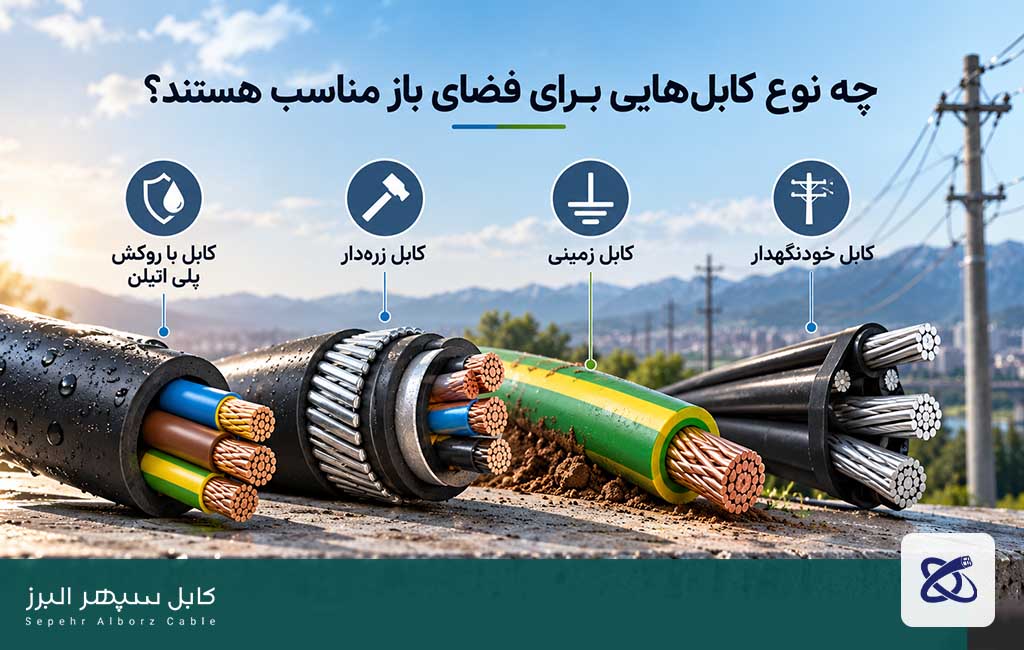

چه نوع کابل‌هایی برای فضای باز مناسب هستند؟
یک مدل کابل برای تمام محیط‌های بیرونی مناسب نیست. انتخاب باید بر اساس روش نصب و شرایط محیط انجام شود.
کابل با روکش پلی اتیلن
پلی اتیلن در بسیاری از کابل‌های مخصوص محیط بیرونی استفاده میشود. این ماده می‌تواند مقاومت مناسبی در برابر رطوبت و عوامل محیطی ایجاد کند و در طراحی برخی کابل‌های مناسب فضای باز کاربرد دارد.
اما هنگام خرید نباید فقط نام جنس روکش ملاک قرار بگیرد. مشخصات کامل کابل و شرایطی که سازنده برای نصب آن تعیین کرده است اهمیت بیشتری دارد.
کابل زره‌دار
اگر کابل در معرض فشار یا آسیب فیزیکی باشد، استفاده از کابل زره‌دار می‌تواند گزینه مناسبی باشد.
لایه زره باعث افزایش مقاومت کابل در برابر فشار، ضربه و برخی آسیب‌های مکانیکی میشود.
این کابل‌ها در پروژه‌های صنعتی، محوطه کارخانه‌ها، زیرساخت‌های بیرونی و برخی مسیرهای زمینی کاربرد زیادی دارند.
کابل زمینی
برای نصب زیر خاک باید کابل مخصوص این روش نصب انتخاب شود. کابل زمینی باید علاوه بر شرایط الکتریکی، توان تحمل عوامل محیطی و مکانیکی محل دفن را داشته باشد.
نوع خاک، وجود سنگ، رطوبت، عمق دفن و احتمال عبور ماشین‌آلات از روی مسیر کابل در انتخاب کابل تاثیرگذار هستند.
در بسیاری از پروژهها برای حفاظت بیشتر از لوله، کانال، داکت یا بستر مناسب کابل‌کشی نیز استفاده میشود.
کابل خودنگهدار
کابل خودنگهدار بیشتر در شبکه‌های توزیع برق هوایی استفاده میشود. این نوع کابل برای نصب روی تیر و مسیرهای هوایی طراحی شده و نسبت به سیم‌های هوایی بدون روکش مزایای ایمنی و اجرایی خاصی دارد.
استفاده از کابل خودنگهدار باید همراه با یراق‌آلات و تجهیزات مناسب همان سیستم انجام شود.

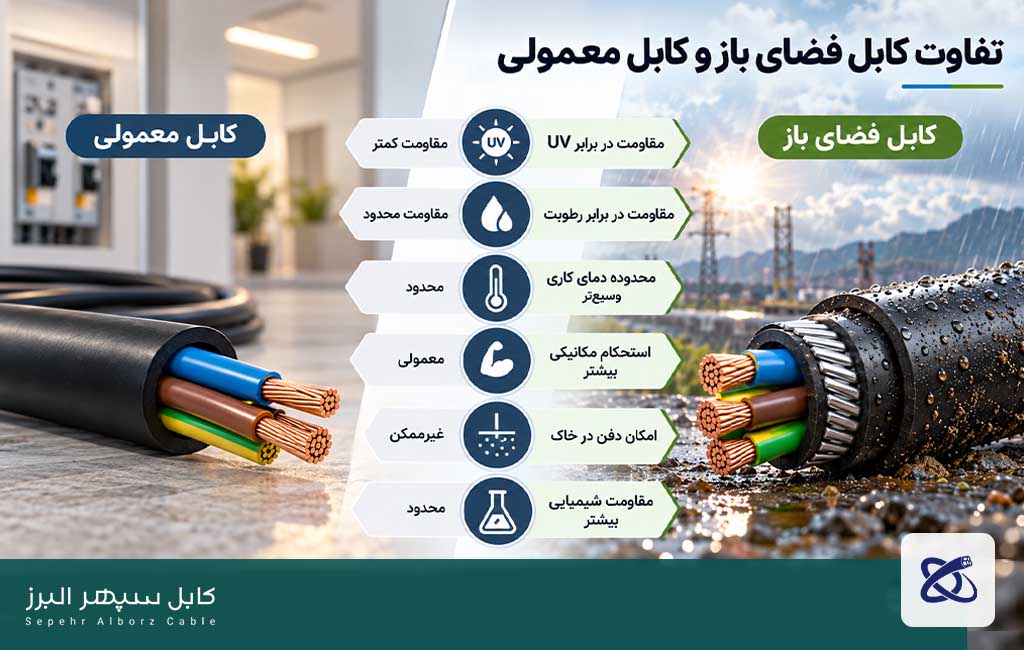

تفاوت کابل فضای باز و کابل معمولی
مهم‌ترین تفاوت کابل فضای باز با کابل‌های معمولی در توان تحمل شرایط محیطی است.
یک کابل داخل ساختمان معمولا در معرض تابش مستقیم خورشید، بارندگی و تغییرات شدید دما قرار ندارد. به همین دلیل ممکن است روکش آن برای چنین شرایطی طراحی نشده باشد.
کابل فضای باز باید علاوه بر الزامات الکتریکی بتواند عوامل محیطی محل نصب را نیز تحمل کند.
مهم‌ترین مواردی که باید مقایسه شوند عبارت‌اند از:
- مقاومت روکش در برابر UV
- مقاومت در برابر آب و رطوبت
- محدوده دمای کاری
- استحکام مکانیکی
- امکان دفن در خاک
- مقاومت در برابر مواد شیمیایی در محیط‌های صنعتی
انتخاب کابل بر اساس محل نصب
شرایط نصب مهم‌ترین عامل تعیین‌کننده نوع کابل است.
کابل مناسب نصب روی دیوار و سینی
اگر کابل روی دیوار خارجی یا سینی کابل نصب میشود، باید میزان قرار گرفتن آن در معرض نور خورشید و بارندگی مشخص شود.
در مسیرهایی که کابل مستقیما زیر آفتاب قرار دارد، مقاومت در برابر UV اهمیت بالایی دارد.
همچنین بست‌ها، سینی کابل و تجهیزات نگهدارنده نیز باید برای استفاده در فضای باز مناسب باشند.
کابل مناسب دفن در خاک
هر کابلی را نمیتوان مستقیما داخل خاک دفن کرد.
فشار خاک، رطوبت، سنگ‌های موجود در مسیر و فعالیت‌های عمرانی می‌توانند به کابل آسیب بزنند. در پروژه‌های دفنی باید نوع کابل و روش حفاظت آن بر اساس شرایط مسیر مشخص شود.
در نقاطی که احتمال آسیب مکانیکی بالاست، کابل زره‌دار یا حفاظت مکانیکی مناسب اهمیت بیشتری پیدا می‌کند.
کابل مناسب محیط مرطوب
در محیط‌های بسیار مرطوب فقط خود کابل اهمیت ندارد. نقطه اتصال کابل به تابلو، جعبه تقسیم و تجهیزات نیز باید در برابر نفوذ آب محافظت شود.
استفاده از کابل مناسب همراه با گلند، جعبه و اتصالات غیراستاندارد همچنان می‌تواند باعث ورود آب به سیستم شود.
کابل مناسب فضای صنعتی باز
در محوطه کارخانه‌ها و مراکز صنعتی، کابل ممکن است علاوه بر شرایط آب و هوایی در معرض روغن، سوخت، مواد شیمیایی، حرارت و ضربه قرار بگیرد.
در چنین محیط‌هایی باید تمام عوامل خطر به‌صورت همزمان بررسی شوند. کابلی که فقط در برابر آفتاب مقاوم است الزاما برای یک محیط صنعتی خورنده مناسب نیست.
آیا کابل PVC برای فضای باز مناسب است؟
نمیتوان تمام کابل‌های دارای روکش PVC را برای نصب دائمی در فضای باز مناسب دانست.
برخی ترکیبات PVC می‌توانند برای شرایط محیطی مشخص طراحی شوند، اما برخی کابل‌های معمولی پس از قرارگیری طولانی در برابر نور خورشید دچار کاهش انعطاف و تخریب روکش می‌شوند.
بنابراین معیار انتخاب نباید فقط عبارت PVC روی کابل باشد. باید مشخصات تولیدکننده درباره مقاومت در برابر UV، محدوده دمایی و نوع کاربرد کابل بررسی شود.
اگر کابل موجود برای نصب در فضای باز تایید نشده است، بهتر است با استفاده از روش‌هایی مانند لوله یا کانال مناسب از آن حفاظت شود یا کابل متناسب با شرایط پروژه انتخاب شود.
کابل مقاوم در برابر UV چیست؟
کابل مقاوم در برابر UV کابلی است که روکش آن برای تحمل تابش فرابنفش خورشید طراحی شده است.
این ویژگی برای کابل‌هایی که روی نمای ساختمان، پشت‌بام، محوطه صنعتی، فضای کشاورزی یا مسیرهای روباز نصب می‌شوند اهمیت زیادی دارد.
اگر روکش کابل فاقد مقاومت مناسب باشد، قرارگیری مداوم در برابر خورشید ممکن است به تدریج ساختار آن را تخریب کند.
هنگام خرید باید عبارت‌های مرتبط با مقاومت در برابر نور خورشید یا UV در مشخصات فنی رسمی محصول بررسی شوند.
نکات مهم هنگام خرید کابل فضای باز
قبل از خرید کابل بهتر است چهار عامل اصلی بررسی شوند.
جنس روکش کابل
روکش خارجی اولین لایه دفاعی کابل در برابر محیط است.
نوع روکش باید متناسب با میزان تابش، رطوبت، دما، تماس شیمیایی و شرایط مکانیکی انتخاب شود.
سطح مقطع مناسب
مناسب بودن کابل برای فضای باز به معنی مناسب بودن ظرفیت الکتریکی آن نیست.
سطح مقطع هادی باید با توجه به جریان مصرفی، طول مسیر، افت ولتاژ و شرایط نصب محاسبه شود.
انتخاب سطح مقطع کمتر از مقدار مورد نیاز می‌تواند باعث افزایش دمای کابل و کاهش ایمنی شبکه شود.
ولتاژ نامی
کابل باید برای ولتاژ شبکه مورد استفاده طراحی شده باشد.
استفاده از کابل با ولتاژ نامی نامتناسب می‌تواند ایمنی و عملکرد سیستم را تحت تاثیر قرار دهد.
شرایط محیطی محل نصب
قبل از انتخاب کابل باید مشخص شود که کابل با چه شرایطی مواجه خواهد شد.
موارد مهم شامل این موارد هستند:
- تابش مستقیم خورشید
- بارندگی
- رطوبت دائمی
- دمای محیط
- احتمال یخ‌زدگی
- تماس با خاک
- فشار مکانیکی
- مواد نفتی و شیمیایی
- احتمال جوندگی یا آسیب فیزیکی

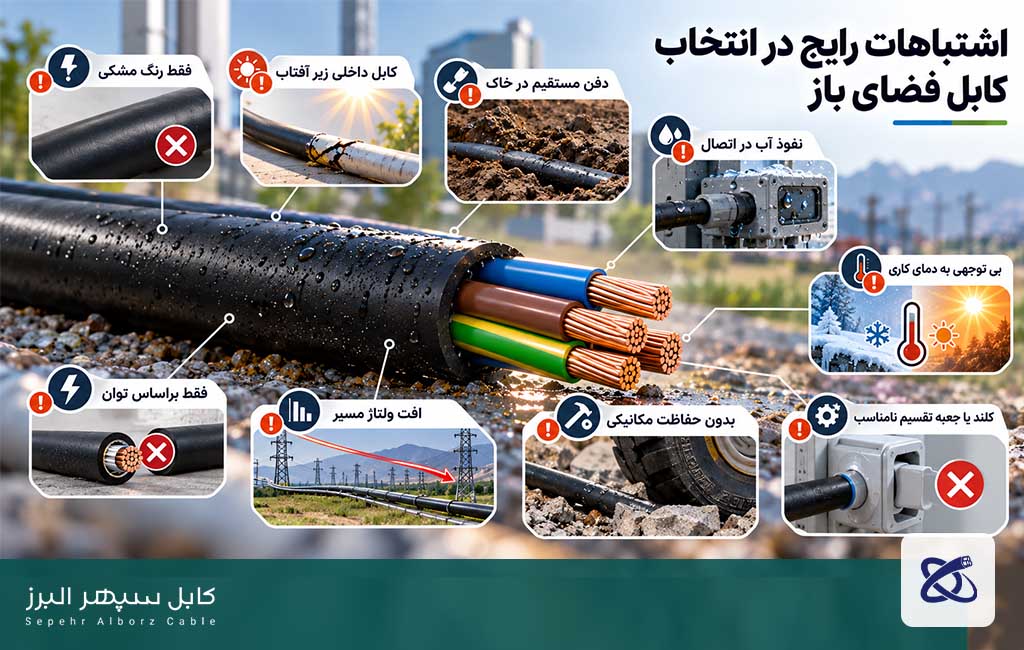

اشتباهات رایج در انتخاب کابل فضای باز
یکی از رایج‌ترین اشتباهات این است که هر کابل دارای روکش مشکی برای فضای باز مناسب فرض شود. رنگ کابل به تنهایی معیار فنی کافی نیست.
اشتباهات دیگر شامل موارد زیر هستند:
- استفاده از کابل داخلی در معرض مستقیم آفتاب
- دفن کابل نامناسب مستقیما در خاک
- توجه نکردن به نفوذ آب از محل اتصالات
- انتخاب کابل بدون بررسی محدوده دمای کاری
- انتخاب سطح مقطع فقط براساس توان مصرف‌کننده
- نادیده گرفتن افت ولتاژ در مسیرهای طولانی
- نصب کابل بدون حفاظت در محل دارای احتمال ضربه
- استفاده از کابل مناسب در کنار گلند یا جعبه تقسیم نامناسب
افزایش عمر کابل در محیط بیرونی
حتی کابل مناسب فضای باز نیز باید به شکل صحیح نصب شود.
برای افزایش عمر کابل، بهتر است مسیر آن تا حد ممکن از ضربه، کشش شدید و تجمع آب دور باشد. استفاده از سینی، لوله، کانال و بست مناسب می‌تواند میزان تنش وارد شده به کابل را کاهش دهد.
شعاع خمش کابل نیز باید رعایت شود. خم کردن شدید کابل به عایق و ساختار داخلی آن آسیب می‌زند.
در مسیرهای طولانی نیز باید کابل در فواصل مناسب مهار شود تا وزن کابل باعث ایجاد کشش دائمی روی نقاط اتصال نشود.
بازرسی دوره‌ای کابل‌های بیرونی نیز اهمیت دارد. وجود ترک، تغییر شکل، سوختگی، خوردگی اتصالات یا آسیب مکانیکی باید قبل از ایجاد خرابی جدی بررسی شود.
جمع‌بندی
کابل مناسب فضای باز کابلی است که علاوه بر مشخصات الکتریکی مناسب، برای شرایط واقعی محل نصب نیز طراحی شده باشد. مقاومت در برابر UV، رطوبت، دما و آسیب مکانیکی از مهم‌ترین معیارهای انتخاب هستند. برای دفن در خاک، نصب هوایی، محیط صنعتی و مسیرهای روباز باید نوع کابل به‌صورت جداگانه بررسی شود و نمیتوان یک کابل را برای تمام شرایط پیشنهاد کرد.
سوالات متداول
بهترین روکش کابل برای فضای باز چیست؟
یک نوع روکش را نمیتوان برای تمام پروژهها بهترین گزینه دانست. شدت تابش خورشید، رطوبت، دما، مواد شیمیایی و روش نصب باید بررسی شوند. در بسیاری از کاربردهای فضای باز از روکشهای مقاوم در برابر عوامل محیطی و UV استفاده میشود.
آیا می‌توان کابل معمولی را در فضای باز نصب کرد؟
اگر کابل توسط تولیدکننده برای شرایط فضای باز طراحی نشده باشد، نصب مستقیم و طولانی‌مدت آن در معرض نور خورشید و بارندگی توصیه نمی‌شود. استفاده از حفاظت مناسب یا کابل مخصوص محیط بیرونی انتخاب مطمئن‌تری است.
کابل فضای باز باید داخل لوله قرار بگیرد؟
همیشه الزامی نیست. اگر کابل برای نصب مستقیم در شرایط موجود طراحی شده باشد ممکن است نیازی به لوله نداشته باشد. با این حال لوله می‌تواند حفاظت بیشتری در برابر ضربه، نور خورشید و برخی عوامل محیطی ایجاد کند.
برای دفن کابل در خاک چه کابلی مناسب است؟
باید از کابلی استفاده شود که برای شرایط نصب زمینی انتخاب شده باشد. رطوبت خاک، فشار مکانیکی، عمق دفن و احتمال آسیب به مسیر در انتخاب نوع کابل و روش حفاظت آن تاثیر مستقیم دارند.
