جدول جریان مجاز کابل برق؛ هر کابل چند آمپر تحمل می‌کند؟ (آپدیت ۱۴۰۵)

تصور کنید پروژه برق‌کشی یک سوله صنعتی یا یک مجتمع مسکونی به پایان رسیده، کلید اصلی زده می‌شود و چند ساعت بعد، بوی تند پلاستیک سوخته فضا را پر می‌کند؛ فاجعه‌ای که تنها دلیل آن، یک اشتباه محاسباتی ساده در انتخاب سطح مقطع کابل است. از سوی دیگر، دست بالا گرفتنِ افراطی سایز کابل، می‌تواند تا ۳۰ درصد هزینه اضافی به بودجه پروژه تحمیل کند. مرز باریک میان «ایمنی مطلق» و «هدررفت سرمایه»، دقیقاً در درک و استفاده درست از جدول جریان مجاز کابل خلاصه می‌شود.

در این راهنمای مرجع بر اساس آخرین ویرایش‌های مقررات ملی ساختمان و استاندارد ، نه تنها دقیق‌ترین جداول آمپر کابل‌های مسی و آلومینیومی را در اختیار شما قرار می‌دهیم، بلکه «تله‌های محاسباتی» و ضرایب تصحیح حیاتی را هم بررسی می‌کنیم تا دیگر هیچ کابلی در پروژه‌های شما داغ نکند.

منظور از «جریان مجاز کابل(Ampacity)» چیست؟

ظرفیت حمل جریان یا آمپاسیتی (Ampacity)، حداکثر شدت جریانی است که یک کابل برق می‌تواند به صورت مداوم از خود عبور دهد، بدون اینکه دمای هادیِ آن از حد تحمل عایق فراتر رود.

هر بار الکتریکی که از کابل عبور می‌کند، به دلیل مقاومت داخلی مس یا آلومینیوم، حرارت تولید می‌کند. اگر این حرارت با سرعتی بیشتر از سرعت دفعِ آن به محیط اطراف تولید شود، عایق کابل که معمولاً از جنس PVC یا XLPE اس، ابتدا ذوب شده، خاصیت دی‌الکتریک خود را از دست می‌دهد و در نهایت منجر به اتصال کوتاه و حریق می‌شود.

یک اصل فیزیکی حیاتی: جریان مجاز یک کابل، یک «عدد ثابتِ آزمایشگاهی» نیست؛ بلکه متغیری زنده است که کاملاً به محیطی که کابل در آن نفس می‌کشد بستگی دارد.

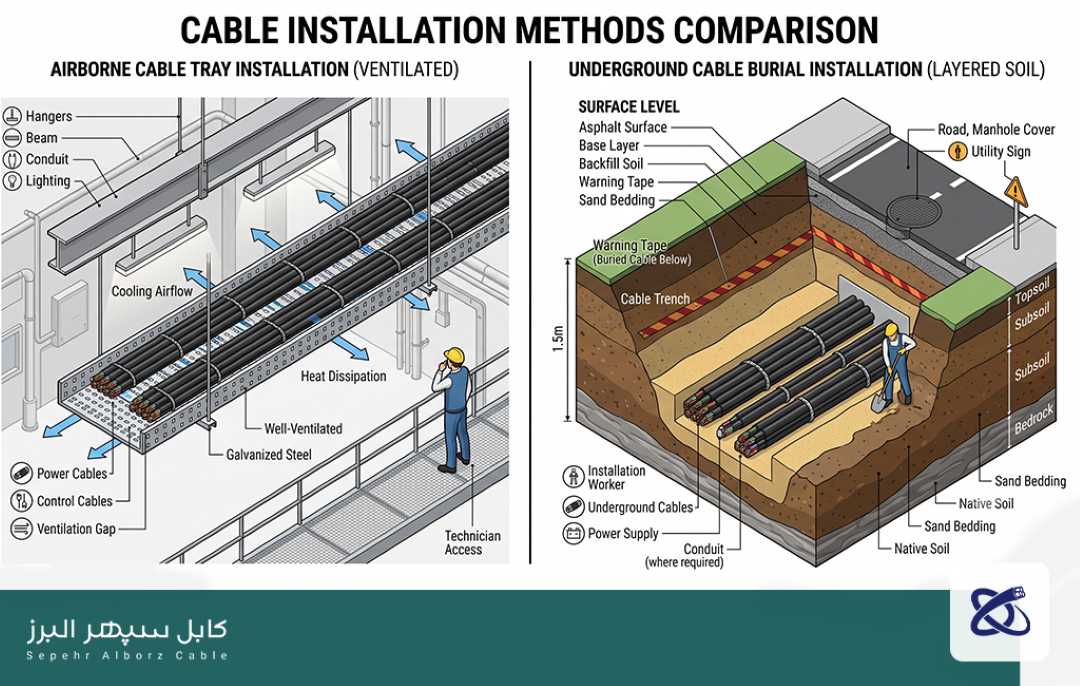

جدول جریان مجاز کابل مسی (در هوا و درون خاک)

اعداد درج شده در جدول زیر، بر اساس کابل‌های استاندارد با عایق  PVC، دمای محیط ۳۰ درجه سانتی‌گراد در هوا و دمای ۲۰ درجه سانتی‌گراد در عمق ۷۰ سانتی‌متری خاک محاسبه شده‌اند:

جدول جریان مجاز کابل آلومینیومی (انتخاب اقتصادی)

به دلیل جهش قیمت جهانی مس، استفاده از کابل‌های آلومینیومی مانند کابل‌های NAYY به استاندارد اولِ شبکه‌های توزیع تبدیل شده است. هدایت الکتریکی آلومینیوم حدود  مس است؛ این یعنی برای عبور یک جریان مشخص از کابل آلومینیومی، باید ۱ الی ۲ سایز سطح مقطع بالاتری نسبت به کابل مسی انتخاب کنید:

۴ تله محاسباتی: چرا نباید چشم‌بسته به این جداول اعتماد کرد؟

بزرگ‌ترین اشتباه مهندسان تازه‌کار این است که عدد جدول را وحی منزل می‌دانند. جداول بالا فقط زمانی ۱۰۰٪ درست کار می‌کنند که شرایط محیطی شما «استاندارد» باشد. در دنیای واقعی، شما باید ۴ ضریب تصحیح را روی اعداد جدول ضرب کنید:

۱. ضریب دمای محیط  (Temperature Correction Factor)

اگر در اهواز یا عسلویه کابل‌کشی می‌کنید و دمای سینی کابل در تابستان به ۵۰ درجه سانتی‌گراد می‌رسد، کابل ۱۶ مسی شما دیگر ۶۸ آمپر تحمل نمی‌کند! در دمای ۵۰ درجه، ضریب تصحیح عایق PVC حدود ۰.۷۱ است.

یعنی کابل ۱۶ شما در خوزستان عملاً رفتار یک کابل ۱۰ را از خود نشان می‌دهد.

۲. ضریب همجواری یا دسته‌بندی (Grouping Factor)

وقتی ۸ رشته کابل را تنگاتنگِ هم درون یک لوله خرطومی یا روی یک سینی کابل می‌خوابانید، کابل‌ها مثل افرادی که در یک اتاق کوچک حبس شده‌اند، گرمای یکدیگر را تشدید می‌کنند. برای ۶ کابل همجوار، ضریب تصحیح حدود ۰.۵۷ است؛ یعنی ظرفیت کابل تقریباً نصف می‌شود.

۳. مقاومت حرارتی خاک (در کابل‌های دفنی)

خاک مرطوب، حرارت کابل را مثل رادیاتور جذب و دفع می‌کند؛ اما خاک خشک، ماسه‌ای یا پر از نخاله، مثل یک پتو دور کابل می‌پیچد. اگر کابل را در خاک کاملاً خشک دفن می‌کنید، باید جریان مجاز جدول را ۲۰ درصد کاهش دهید.

۴. نوع عایق PVC در برابر XLPE

عایق‌های مدرن XLPE (پلی‌اتیلن کراس‌لینک شده) می‌توانند تا ۹۰ درجه سانتی‌گراد گرما را تحمل کنند (در برابر ۷۰ درجه عایق PVC). بنابراین یک کابل با عایق XLPE، در همان سطح مقطع مشابه، حدود ۱۵ تا ۲۳ درصد جریان بیشتری را نسبت به جداول بالا عبور می‌دهد.

تفاوت مرگبار میان «جریان مجاز» و «افت ولتاژ»

اگر بخواهیم این مقاله فقط یک پیام حیاتی برای شما داشته باشد، آن پیام این است: جدول جریان مجاز، فقط نیمی از معادله انتخاب کابل است؛ نیمه دوم، مسافت است.

فرض کنید می‌خواهید یک پمپ ۴۰ آمپری را برق‌رسانی کنید:

• حالت اول (فاصله ۱۰ متر): طبق جدول، یک کابل ۶ مسی (با تحمل ۳۶ تا ۴۴ آمپر) کاملاً پاسخگو است.

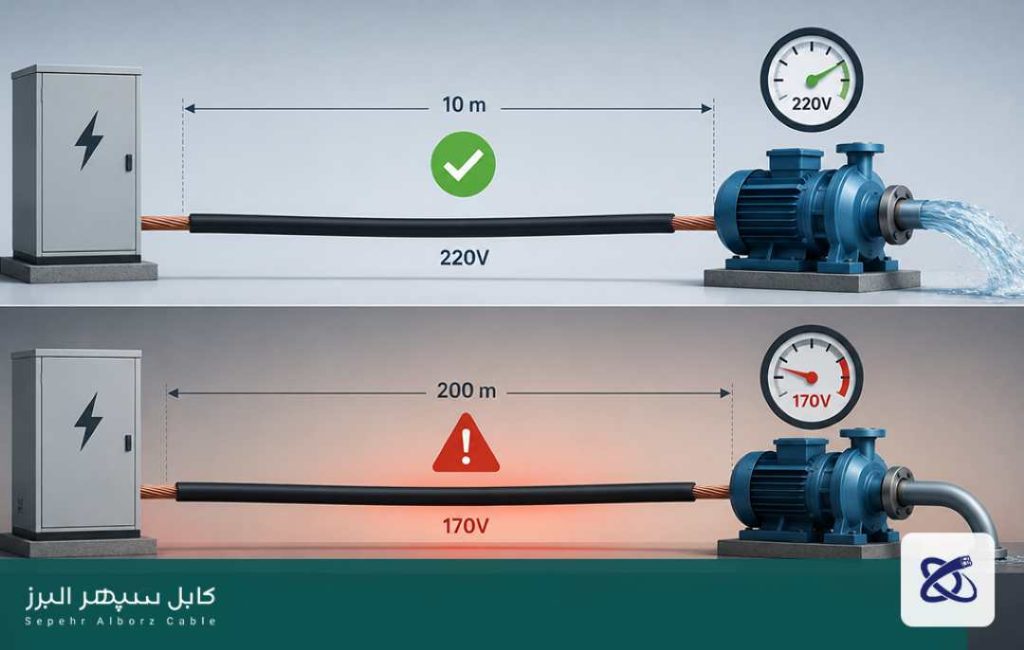

• حالت دوم (فاصله ۲۰۰ متر): اگر برای همین پمپ در فاصله ۲۰۰ متری کابل ۶ بکشید، کابل آتش نمی‌گیرد؛ اما به دلیل مقاومتِ طولِ مسیر، ولتاژ ۲۲۰ ولت در انتهای خط به ۱۷۰ ولت می‌رسد! پمپ با ولتاژ ۱۷۰ زیر بار می‌ماند، داغ می‌کند و می‌سوزد.

قانون سرانگشتی مهندسان برق: برای مسافت‌های زیر ۵۰ متر، «جدول جریان مجاز» تصمیم‌گیرنده است. برای مسافت‌های بالای ۵۰ متر، «فرمول محاسبه افت ولتاژ» حاکم مطلق است و معمولاً شما را مجبور می‌کند ۱ تا ۳ سایز کابل ضخیم‌تری نسبت به عدد جدول خریداری کنید.

خلاصه راهنما: ۳ گام طلایی برای انتخاب کابل برق

برای اینکه در بازار یا پای پروژه سردرگم نشوید، این پروسه ۳ مرحله‌ای را طی کنید:

1. محاسبه بار واقعی: توان دستگاه (کیلووات) را به آمپر تبدیل کنید (با در نظر گرفتن جریان استارت اولیه در الکتروموتورها).
2. استعلام از جدول: عدد آمپر را در جداول بالا پیدا کرده و «سایز کابل خام» را مشخص کنید.
3. اعمال فیلتر واقعیت: از خود بپرسید: آیا مسیر طولانی است؟ هوا گرم است؟ کابل‌ها کنار هم چسبیده‌اند؟ اگر جواب هرکدام مثبت بود، یک سایز به عدد جدول اضافه کنید.

‌نتیجه‌گیری

انتخاب سایز مناسب کابل برق، بسیار فراتر از یک نگاه سطحی به جدول جریان مجاز است و نیازمند بررسی دقیق شرایط محیطی و فیزیکی پروژه است. همان‌طور که بررسی شد، ظرفیت حمل جریان کابل یک عدد ثابت آزمایشگاهی نیست و عواملی مانند دمای محیط، همجواری کابل‌ها، مقاومت حرارتی خاک و نوع عایق PVC یا XLPE مستقیما روی عملکرد آن تاثیر می‌گذارند. علاوه بر این، باید توجه داشت که در مسافت‌های بالای ۵۰ متر، پدیده افت ولتاژ اهمیت بسیار بیشتری نسبت به اعداد جدول پیدا می‌کند و معمولا مهندسان را ناگزیر به انتخاب ۱ تا ۳ سایز کابل ضخیم‌تر می‌کند.

به خاطر داشته باشید که نادیده گرفتن این اصول و عبور مداومِ حتی ۱۰ درصد جریان اضافه‌تر از ظرفیت مجاز، می‌تواند عمر مفید عایق کابل را از ۲۰ سال به کمتر از ۳ سال کاهش دهد و خطرات جبران‌ناپذیری مانند اتصال کوتاه و حریق به همراه داشته باشد. در نهایت، با طی کردن سه گام طلایی شامل محاسبه بار واقعی، استخراج عدد خام از جداول استاندارد و اعمال دقیق ضرایب تصحیح محیطی، می‌توانید مرز ایمنی مطلق و مدیریت بهینه هزینه‌ها را در پروژه‌های برق‌کشی خود تضمین کنید.
