مقایسه فاز، نول و ارت در یک نگاه
تفاوت سیم فاز، نول و ارت در این است که هر یک مسیر و وظیفه منحصربهفردی را در چرخه جریان الکتریکی ایفا میکنند؛ در حالی که فاز انرژی را به مصرفکننده میرساند و نول مدار را میبندد، سیم ارت صرفاً به عنوان یک مسیر امن برای تخلیه خطرات احتمالی عمل میکند. در ادامه به تشریح دقیقتر عملکرد هریک از آنها میپردازیم.
برای درک بهتر تفاوتهای این سه سیم، جدول زیر خلاصهای از ویژگیهای کلیدی هر کدام را نشان میدهد:
نوع سیم | نماد اختصاری | رنگ استاندارد عایق | ولتاژ حدودی | وظیفه اصلی در مدار الکتریکی | وضعیت خطر برقگرفتگی |
سیم فاز | L | قهوهای، مشکی، قرمز | ۲۲۰ ولت | انتقال جریان برق از شبکه به مصرفکننده | بسیار بالا و مرگبار |
سیم نول | N | آبی | نزدیک به صفر | بازگرداندن جریان به شبکه و تکمیل مدار | خطرناک در صورت قطعی مدار |
سیم ارت | E یا PE | دو رنگ زرد و سبز | صفر ولت | انتقال جریان نشتی به زمین برای حفظ ایمنی | کاملا بیخطر در حالت عادی |
فهرست مطالب
سیم فاز چیست؟

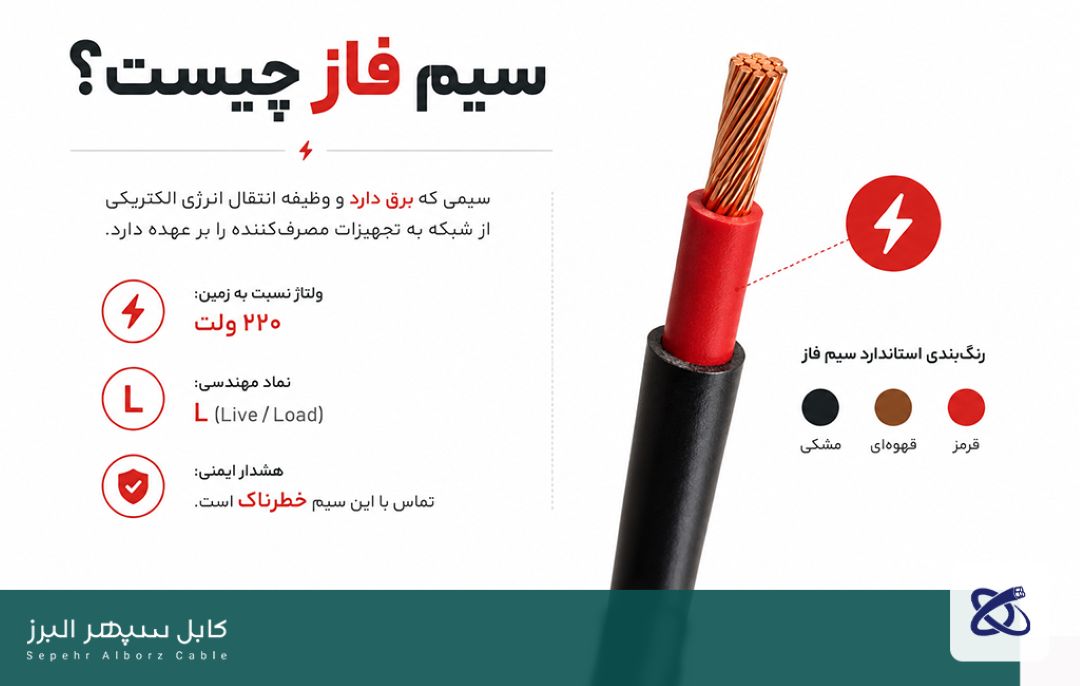

سیم فاز خطرناکترین و حیاتیترین بخش در هر سیستم برقکشی است. این سیم وظیفه انتقال انرژی الکتریکی از شبکه توزیع برق شهری به تجهیزات مصرفکننده در ساختمان را بر عهده دارد. جریان متناوب برق که دارای نوسان است، از طریق سیم فاز وارد مدار میشود. به زبان بسیار ساده، سیم فاز همان سیمی است که برق دارد و تماس با آن میتواند منجر به شوک الکتریکی شدید یا حتی مرگ شود.
در شبکههای برق خانگی، ولتاژ سیم فاز نسبت به زمین معمولا ۲۲۰ ولت است. این سیم به طور پیوسته جریان الکتریکی را پمپاژ میکند تا تجهیزات شما روشن شوند. در مهندسی برق، فاز را با نماد L که مخفف کلمه Live یا Load است نشان میدهند. به دلیل اهمیت بالای ایمنی، تکنسینها همیشه پیش از شروع هرگونه تعمیرات، ابتدا وضعیت سیم فاز را بررسی و قطع میکنند.
رنگبندی استاندارد سیم فاز
برای جلوگیری از اشتباهات مرگبار، استاندارد مشخصی برای رنگ روکش این سیمها تعریف شده است. در کابلکشیهای اصولی، سیم فاز معمولا با رنگهای مشکی، قهوهای یا قرمز مشخص میشود. با این حال، هرگز نباید تنها به رنگ سیم اعتماد کرد، زیرا در بسیاری از ساختمانهای قدیمی یا در اثر بیدقتی برقکاران، ممکن است از رنگهای غیرمعمول برای فاز استفاده شده باشد.
سیم نول چیست؟

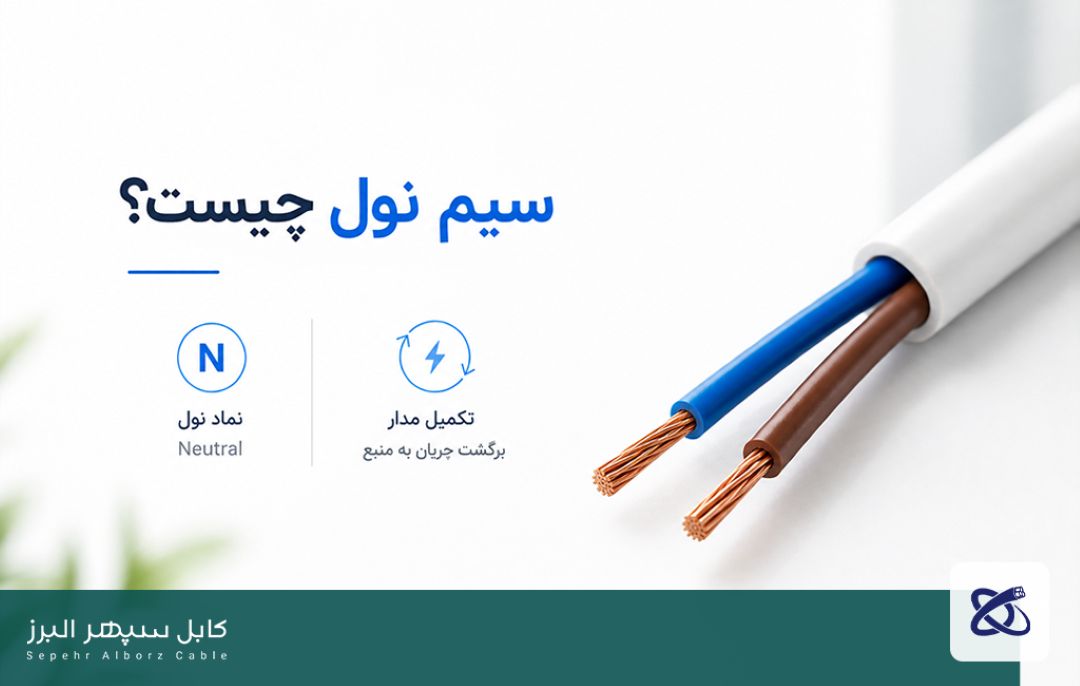

برای اینکه جریان الکتریکی بتواند کار مفیدی انجام دهد و مثلا موتور یک لباسشویی را بچرخاند یا لامپی را روشن کند، به یک مدار بسته نیاز دارد. برق از طریق سیم فاز وارد دستگاه میشود، اما باید راهی برای خروج و بازگشت به منبع اصلی یعنی ترانسفورماتور شبکه برق داشته باشد. سیم نول دقیقا همین مسیر برگشت را فراهم میکند و باعث تکمیل شدن مدار الکتریکی میشود.
سیم نول در حالت استاندارد و ایدهآل فاقد جریان الکتریکی خطرناک است و ولتاژ آن در حالت تعادل شبکه، نزدیک به صفر در نظر گرفته میشود. این سیم در نقشههای برق با نماد N که مخفف Neutral است نمایش داده میشود.
آیا تماس با سیم نول خطرناک است؟
یکی از بزرگترین اشتباهات افراد مبتدی این است که تصور میکنند سیم نول تحت هیچ شرایطی برق ندارد. در یک سیستم کاملا بینقص، دست زدن به سیم نول نباید باعث برقگرفتگی شود؛ اما در دنیای واقعی، اگر مدار دچار عدم تقارن بار شود، یا سیم نول در نقطهای از مسیر قطع شده باشد، این سیم میتواند دارای ولتاژ برگشتی بسیار خطرناکی باشد. بنابراین همیشه باید با سیم نول با همان احتیاطی رفتار کنید که با سیم فاز برخورد میکنید. استاندارد رنگی برای تشخیص سیم نول در اکثر نقاط جهان و ایران، رنگ آبی است.
سیم ارت چیست؟

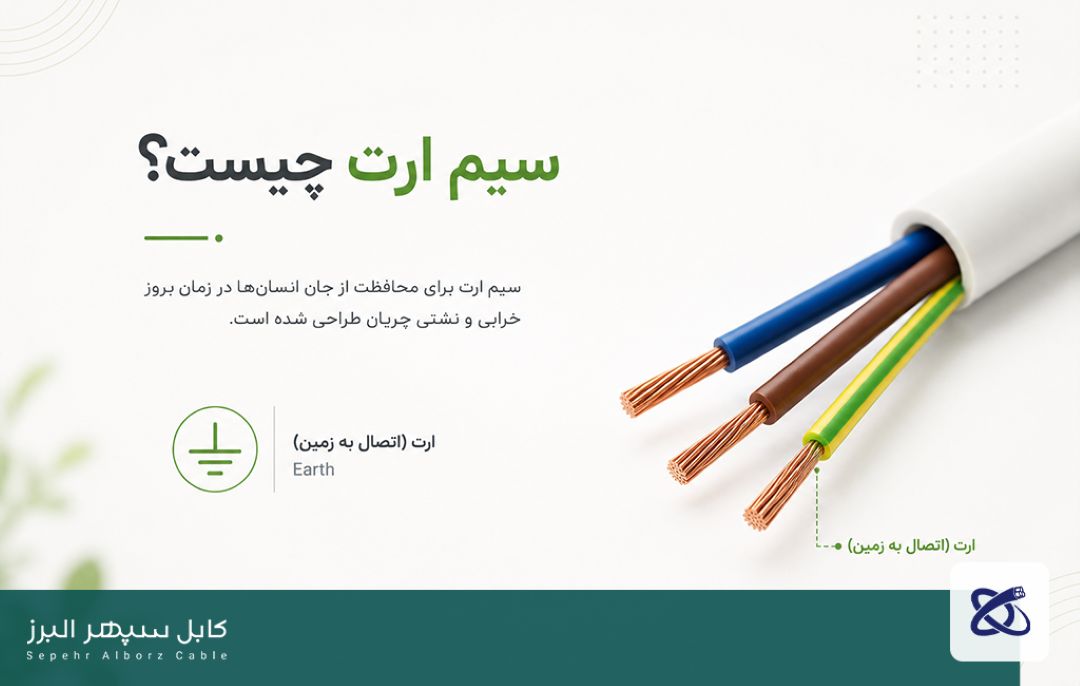

سیم ارت یا سیم اتصال به زمین، فرشته نجات شما در سیستمهای الکتریکی است. برعکس فاز و نول که برای عملکرد عادی دستگاه ضروری هستند، مدار حتی بدون وجود سیم ارت هم کار میکند. اما وظیفه سیم ارت، محافظت از جان انسانها و جلوگیری از آتشسوزی در زمان بروز خرابی است.
فرض کنید بدنه فلزی یخچال شما به دلیل از بین رفتن عایق یک سیم داخلی، با سیم فاز اتصال پیدا کرده است. اکنون بدنه یخچال دارای ولتاژ ۲۲۰ ولت است. اگر سیم ارت وجود نداشته باشد، به محض اینکه دست شما با بدنه یخچال تماس پیدا کند، جریان برق از بدن شما عبور کرده و به زمین میرسد که نتیجه آن برقگرفتگی شدید است.
وظیفه سیم ارت این است که بدنه فلزی تجهیزات را به یک چاه ارت استاندارد در عمق زمین متصل کند. از آنجایی که مقاومت الکتریکی سیم ارت بسیار کمتر از مقاومت بدن انسان است، جریان نشتی به جای عبور از بدن شما، مسیر سیم ارت را انتخاب کرده و مستقیما به زمین تخلیه میشود. همزمان با این اتفاق، کلیدهای محافظ جان یا فیوزهای مینیاتوری متوجه این نشتی شده و بلافاصله جریان اصلی برق را قطع میکنند. این سیم با نماد E یا PE و با رنگ ترکیبی زرد و سبز مشخص میشود.
روشهای تشخیص فاز، نول و ارت در شبکه برق
پس از آشنایی با مفهوم هر سیم، نوبت به بخش عملی و کاربردی ماجرا میرسد. چگونه میتوانیم در هنگام مواجهه با سیمهای یک پریز، هویت هر کدام را با اطمینان مشخص کنیم؟ سه روش اصلی برای این کار وجود دارد که از سادهترین تا مهندسیترین حالت دستهبندی میشوند.
تست با فازمتر
فازمتر در دسترسترین و ارزانترین ابزار برای تشخیص سریع سیم فاز است. این ابزار شبیه به یک پیچگوشتی طراحی شده و درون دسته آن یک لامپ نئون کوچک همراه با یک مقاومت قرار دارد.
نحوه استفاده:
نوک فلزی فازمتر را به قسمت لخت سیم یا داخل سوراخ پریز تماس دهید و همزمان انگشت خود را روی انتهای فلزی دسته فازمتر بگذارید.
- اگر لامپ درون دسته روشن شد، آن سیم قطعا فاز است.
- اگر لامپ روشن نشد، آن سیم میتواند نول یا ارت باشد.
نقطه ضعف این روش: فازمتر فقط توانایی شناسایی فاز را دارد و نمیتواند تفاوت میان نول و ارت را به شما نشان دهد. برای این کار به ابزار دقیقتری نیاز دارید.
تشخیص دقیق با مولتیمتر
استفاده از مولتیمتر روشی کاملا مهندسی، دقیق و بدون خطا برای شناسایی هر سه سیم است. در این روش شما اختلاف پتانسیل بین جفت سیمها را اندازهگیری میکنید.
مراحل اجرا:
۱. مولتیمتر را روی حالت اندازهگیری ولتاژ متناوب یا AC قرار دهید و رنج آن را روی عددی بالاتر از ۲۲۰ ولت مثلا ۷۵۰ تنظیم کنید.
۲. پرابهای مولتیمتر را به صورت دو به دو به سیمها متصل کنید.
۳. تشخیص فاز و نول: اگر پرابها را به دو سیمی متصل کردید و عدد نمایش داده شده حدود ۲۲۰ ولت بود، شما فاز و نول را پیدا کردهاید. اما هنوز مشخص نیست کدام فاز است و کدام نول.
۴. تشخیص دقیق ارت و نول: حالا یکی از پرابها را ثابت نگه دارید و پراب دیگر را به سیم سوم وصل کنید. اگر ولتاژ حدود ۲۲۰ ولت ماند، سیمی که پراب آن ثابت بوده فاز است. سیم دوم در تست قبلی نول بوده و سیمی که الان به آن متصل هستید ارت است.
۵. تست نهایی ایمنی: برای اطمینان صد در صد، پرابها را بین سیم نول و ارت قرار دهید. اختلاف ولتاژ بین نول و ارت در یک سیستم استاندارد باید عددی نزدیک به صفر معمولا کمتر از ۵ ولت باشد.
شناسایی از طریق رنگبندی عایق کابلها
سریعترین روش چشمی برای تفکیک سیمها، توجه به رنگ روکش آنهاست. استاندارد بینالمللی IEC که در ایران نیز رعایت میشود، قوانین سفت و سختی برای رنگبندی سیمها دارد. همانطور که پیشتر اشاره شد، فاز معمولا تیره قهوهای یا مشکی است، نول آبی است، و ارت از ترکیب راهراه زرد و سبز تشکیل شده است. با این حال اکیدا توصیه میشود رنگبندی را صرفا به عنوان یک راهنمای اولیه در نظر بگیرید و همواره قبل از شروع به کار، وضعیت سیمها را با فازمتر بررسی کنید.
خطرات جابهجایی سیمهای فاز، نول و ارت
بستن اشتباه سیمها میتواند عواقب جبرانناپذیری داشته باشد. آشنایی با این خطاها به شما کمک میکند تا اهمیت اجرای اصولی کار را بهتر درک کنید.
قرار دادن فاز در مسیر اشتباه:
در مدارهای روشنایی، کلید برق باید همیشه در مسیر سیم فاز قرار بگیرد. اگر یک تکنسین بیدقت، کلید را در مسیر نول قرار دهد، با خاموش کردن کلید لامپ خاموش میشود، اما جریان برق فاز همچنان در سرپیچ لامپ وجود دارد. در این حالت اگر شخصی برای تعویض لامپ سوخته اقدام کند و دستش با سرپیچ تماس یابد، دچار برقگرفتگی شدید خواهد شد، در حالی که تصور میکرده کلید را قطع کرده است.
اتصال نول و ارت به یکدیگر:
برخی افراد ناآگاه، به دلیل نبود چاه ارت در ساختمان، سیم نول را به پین ارت در پریز متصل میکنند. این کار به شدت خطرناک است. در این سناریو، اگر سیم نول در شبکه قطع شود، جریان برق از طریق این اتصال اشتباه مستقیما به بدنه فلزی دستگاههای خانگی وارد شده و آنها را به شدت برقدار میکند. همچنین این اتصال باعث میشود کلیدهای محافظ جان عملکرد خود را از دست داده و به صورت مداوم مدار را قطع کنند.
جمعبندی
شناخت دقیق عملکرد و تفاوت سیم فاز، نول و ارت، اولین قدم در تضمین ایمنی تاسیسات الکتریکی است. سیم فاز به عنوان تامینکننده انرژی، سیم نول به عنوان تکمیلکننده مدار و مسیر بازگشت، و در نهایت سیم ارت به عنوان محافظ قطعی جان انسانها در برابر نشتی جریان عمل میکند. همیشه به خاطر داشته باشید که در کار با برق، هیچ جایی برای حدس و گمان وجود ندارد. تجهیزات اندازهگیری مانند فازمتر و مولتیمتر دوستان اصلی شما در این مسیر هستند.
سوالات متداول
آیا میتوان سیم نول و ارت را به جای یکدیگر استفاده کرد؟
خیر، تحت هیچ شرایطی نباید این کار را انجام داد. سیم نول برای عبور جریان برگشتی مدار طراحی شده است، در حالی که سیم ارت فقط برای تخلیه جریان در مواقع اضطراری و اتصال کوتاه کاربرد دارد. جابهجا بستن آنها باعث اختلال در عملکرد دستگاهها و از کار افتادن سیستمهای حفاظتی شبکه میشود.
اگر جای فاز و نول در دو شاخه دستگاه عوض شود چه میشود؟
در دستگاههای خانگی معمولی که با جریان متناوب کار میکنند، عوض شدن فاز و نول در دوشاخه تاثیری در کارکرد دستگاه ندارد و موتور یا مدار الکترونیکی به درستی کار خواهد کرد. دوشاخههای معمولی به گونهای طراحی شدهاند که به هر دو جهت در پریز قرار میگیرند. اما در سیمکشی ثابت ساختمان مانند کلیدها و مینیاتوریها، رعایت دقیق جایگاه فاز و نول الزامی است.
