انتخاب کابل مناسب برای پمپ آب، مرحلهای است که اغلب توسط پیمانکارانِ تازهکار نادیده گرفته میشود، اما همین مرحله، سرنوشتِ موتورِ گرانقیمتِ پمپ شما را تعیین میکند. بسیاری از خرابیهای پمپهای شناور، کفکش و حتی پمپهای خانگی، نه به دلیل کیفیت پایینِ برندِ پمپ، بلکه به دلیل انتخاب نادرست سایز کابل یا استفاده از کابلِ نامناسبِ محیطی رخ میدهد.
اگر کابلِ پمپِ شما ضعیفتر از حدِ نیاز باشد، پدیده افت ولتاژ در مسیر طولانی باعثِ داغ شدنِ سیمپیچها شده و در نهایت به سوختنِ کاملِ الکتروموتور منجر میشود.
در این مقاله تخصصی، تمام نکات فنی و مهندسی برای انتخاب بهترین کابلِ پمپ آب را بررسی میکنیم تا با رعایت استانداردهای صحیح، عمر مفید تجهیزات خود را به حداکثر برسانید.
فهرست مطالب
چرا انتخاب کابل مناسب برای پمپ آب حیاتی است؟
پمپهای آب الکتروموتورهای حساس و قدرتمندی هستند که در زمان شروعِ کار – استارت – جریان بسیار بالایی از شبکه میکشند. اگر مقطع کابل انتخابی شما کوچک باشد، در همان لحظه استارت، فشار بسیار زیادی به شبکه وارد میشود. در مسیرهای طولانی، این مقاومتِ کابل است که جلوی رسیدن ولتاژِ کافی به پمپ را میگیرد. موتورِ پمپ اگر ولتاژ کافی دریافت نکند، جریانِ آمپرِ بالاتری میکشد تا توان خود را حفظ کند، این آمپرِ اضافه باعث ایجاد حرارتِ مخرب در سیمپیچها شده و در نهایت پمپ را از مدار خارج میکند.
بررسی ۳ فاکتور اصلی در انتخاب کابل پمپ آب
برای اینکه درگیر حدس و گمان نشوید، باید این سه پارامتر را در محاسبات خود لحاظ کنید:
توان پمپ
هرچه پمپ قدرت بیشتری داشته باشد – به اسب بخار یا کیلووات – جریان بیشتری از شبکه مصرف میکند. طبیعتا پمپی با توان ۵ اسب بخار به کابلی با سطح مقطع بسیار بالاتر نسبت به یک پمپِ نیم اسب نیاز دارد.
فاصله پمپ تا منبع تغذیه
فاصله تا منبع، تعیینکنندهی افت ولتاژ است. هرچه فاصله بیشتر باشد، کابل باید ضخیمتر انتخاب شود تا مقاومتِ مسیر خنثی شود. کابلکشی برای یک پمپ در فاصله ۱۰ متری با یک پمپ در فاصله ۱۰۰ متری، استانداردهای کاملا متفاوتی دارد.
محیط نصب
آیا کابل قرار است در محیط خشک و روی زمین نصب شود، یا قرار است کاملا در آب غوطهور باشد؟ این مهمترین فاکتور در انتخاب جنس روکش کابل است که در بخش بعد به آن میپردازیم.
کابل لاستیکی یا کابل معمولی؛ کدام برای پمپ آب بهتر است؟
اینجاست که بسیاری از خریداران دچار اشتباه میشوند. اگر پمپ شما یک پمپ شناور است که قرار است در عمق چاه یا داخل استخر و مخزن قرار بگیرد، استفاده از کابلهای معمولیِ ساختمانی – پی وی سی – یک اشتباه مرگبار است. کابلهای معمولی در برابر فشارِ آب، نفوذ رطوبت و تغییرات شیمیاییِ آب مقاومت ندارند.
برای پمپهای شناور و کفکش، تنها انتخابِ استاندارد، کابلهای لاستیکی یا کابلهای ضدآبِ مخصوصِ چاه هستند. روکشِ این کابلها از جنسِ الاستومرِ مقاوم است که هم انعطافپذیریِ بسیار بالایی در زیرِ فشارِ زیادِ آب دارند و هم مانع از نفوذِ قطراتِ آب به داخلِ هادیهای مسی میشوند. کابلهای معمولیِ خشک در اثر غوطهوری در آب، دچار خاصیت مویینگی شده و آب را به داخل سیمپیچِ موتورِ پمپ منتقل میکنند که منجر به اتصالیِ کامل میشود.
جدول راهنمای انتخاب کابل برای پمپهای تک فاز و سه فاز
این جدول بر اساس آمپراژِ استانداردِ پمپهای صنعتی و کشاورزی در فواصل متوسط تنظیم شده است.
توجه: این اعداد برای فواصل تا ۵۰ متر پیشنهاد میشود.
| توان پمپ (اسب بخار) | جریان تقریبی (آمپر) | سایز کابل مسی (تک فاز) | سایز کابل مسی (سه فاز) |
| ۱ اسب | ۶ | ۲.۵ میلیمتر | ۱.۵ میلیمتر |
| ۲ اسب | ۱۰ | ۴ میلیمتر | ۲.۵ میلیمتر |
| ۳ اسب | ۱۵ | ۶ میلیمتر | ۴ میلیمتر |
| ۵ اسب | ۲۲ | ۱۰ میلیمتر | ۶ میلیمتر |
| ۷.۵ اسب | ۳۰ | ۱۶ میلیمتر | ۱۰ میلیمتر |
نکته: در صورتی که فاصله کابلکشی شما بیش از ۵۰ متر است، حتما باید سایز کابل را یک پله افزایش دهید.
پیامدهای استفاده از کابل با سایز نامناسب
استفاده از کابلِ نازک، مانند گذاشتن یک فیلترِ ناخواسته بر سرِ راهِ پمپ است که عواقب زیر را به همراه دارد:
پدیده افت ولتاژ و داغ شدن کابل
وقتی کابل نازک است، مقاومتِ الکتریکی بالا میرود. انرژیِ برق در مسیرِ کابل به حرارت تبدیل میشود. دست زدن به کابلِ نازک در حینِ کارِ پمپ، داغیِ محسوسِ آن را نشان میدهد که اولین زنگ خطر برای آتشسوزی است.
کاهش فشار و دبی پمپ
موتورِ الکتریکی وقتی ولتاژِ کمی دریافت میکند، نمیتواند به دورِ نامیِ خود برسد. در نتیجه، پروانهی پمپ با سرعتِ کمتری میچرخد که مستقیما باعث کاهشِ فشارِ آب و کاهشِ حجمِ آبدهی میشود.
خطر سوختن الکتروموتور و عدم شمول گارانتی
اکثرِ شرکتهای سازنده پمپ، در صورتِ بررسیِ کارشناس و اثباتِ اینکه کابلِ استفاده شده برای پمپ، ضعیفتر از سایزِ استاندارد بوده است، پمپ را از شرایطِ گارانتی خارج میکنند. سوختنِ سیمپیچ به دلیلِ افتِ ولتاژ، یکی از قابلشناساییترین دلایلِ خرابی در تستهای آزمایشگاهی است.
نکات کلیدی برای کابلکشی و اتصال پمپهای شناور
برای اینکه اتصالِ کابل به پمپ، سالها بدون مشکل باقی بماند، به این سه نکته طلایی دقت کنید:

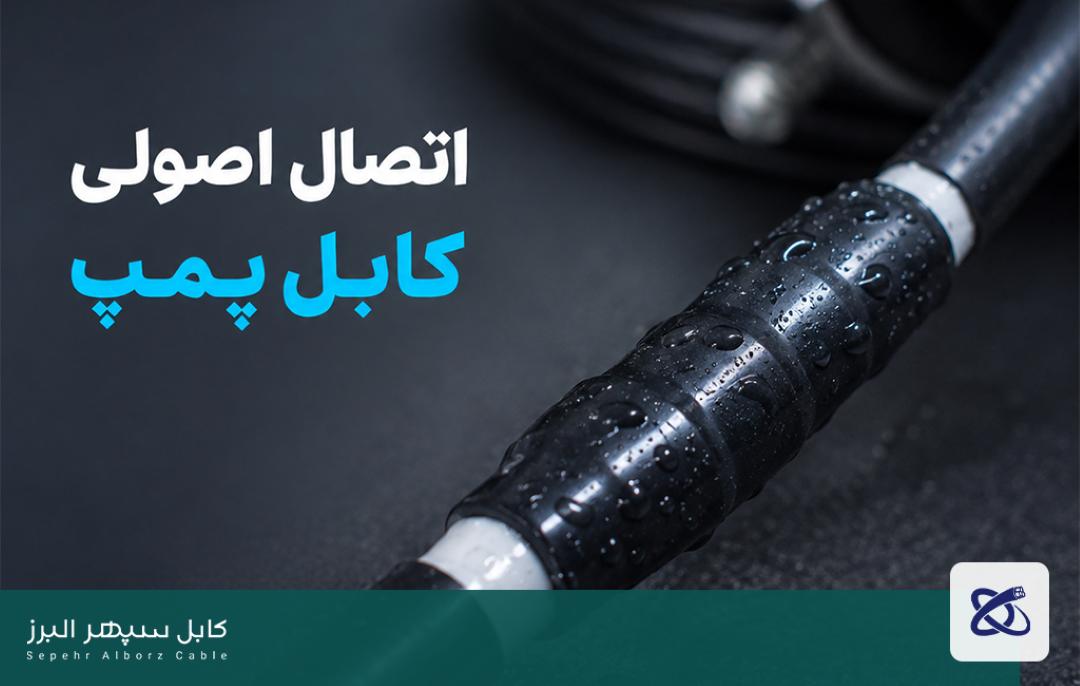

مفصلبندی ضدآب
اتصالِ کابلِ برقِ اصلی به کابلِ خروجیِ پمپ، حساسترین نقطه است. حتما از مفصلهای حرارتی چسبدار یا کیتهای رزینی استفاده کنید تا هیچگونه نم و رطوبتی به محلِ اتصالات نفوذ نکند.
استفاده از سیم بکسل
هرگز پمپِ شناور را با کابلِ برقِ آن داخل چاه پایین نبرید! وزنِ پمپ باید توسط یک سیم بکسلِ فولادیِ گالوانیزه تحمل شود و کابلِ برق باید با بستهای مخصوص در طولِ مسیر به لوله آب یا سیم بکسل مهار شود تا هیچ کششی به محلِ اتصالاتِ برقی وارد نشود.
استفاده از کلید محافظ جان
حتما برای تابلو برقِ پمپِ آب، یک کلید محافظ جان نصب کنید. این کلید در صورتِ نشتِ جریانِ حتی بسیار ناچیز در کابل، در کسری از ثانیه برق را قطع کرده و از سوختنِ پمپ و حوادثِ جانی جلوگیری میکند.
جمعبندی
انتخاب کابل مناسب برای پمپ آب، فراتر از یک خرید ساده بوده و در واقع تضمینکننده سلامت و عمر مفید موتورِ گرانقیمتِ شماست. همانطور که در این مقاله بررسی کردیم، بیتوجهی به فاکتورهای کلیدیِ توان پمپ، فاصله تا منبع تغذیه و محیط نصب، مستقیماً به افت ولتاژ، کاهش دبی آب و در نهایت داغ شدن و سوختن سیمپیچها منجر میشود. به خاطر داشته باشید که استفاده از کابلهای لاستیکی و ضدآب برای پمپهای شناور، مهار وزن پمپ با سیم بکسل مجزا و نصب کلید محافظ جان، اصول غیرقابلمذاکره در یک نصب استاندارد هستند. با انتخاب سایز مهندسیشده و رعایت عایقبندی اتصالات، نهتنها از ابطال گارانتی پمپ جلوگیری میکنید، بلکه یک سیستم پمپاژ ایمن، قدرتمند و بدون توقف خواهید داشت.
سوالات متداول
۱. چرا برای پمپهای شناور حتما باید از کابل لاستیکی استفاده کنیم؟
چون کابلهای لاستیکی دارای انعطافپذیریِ بالایی هستند و در اثرِ لرزشهایِ پمپِ شناور یا فشارِ هیدرواستاتیکیِ آب در عمق، ترک نمیخورند. روکشهای پلاستیکیِ معمولی در شرایطِ غوطهوریِ دائمی، به مرور زمان ترد و شکننده شده و اجازه میدهند آب به هستهیِ مسیِ کابل نفوذ کند.
۲. اگر فاصله پمپ تا تابلو برق زیاد باشد، چه راهی جز افزایش سایز کابل داریم؟
اگر فاصله به حدی زیاد است که باید از کابلهای بسیار گرانقیمتِ قطور استفاده کنید، راهحلِ مهندسی این است که ولتاژ را در محلِ تابلو برق افزایش دهید یا در محلِ پمپ از ترانسهایِ جبرانساز استفاده کنید، اما بهترین و مطمئنترین راهِ حل همچنان استفاده از کابل با مقطعِ مناسب است.
۳. آیا میتوان از کابل آلومینیومی برای پمپ آب استفاده کرد؟
بله، برای پمپهای بزرگ و صنعتی، کابلهای آلومینیومی به دلیل قیمتِ بسیار مناسبتر، انتخابِ رایجی هستند. اما به دلیلِ رساناییِ پایینترِ آلومینیوم، باید سایزِ کابلِ آلومینیومی را همیشه یک یا دو سایز بزرگتر از سایزِ کابلِ مسیِ مشابه انتخاب کنید. همچنین مراقبِ اتصالاتِ مسی به آلومینیومی باشید که حتما باید با شوکِ اتصالِ دوفلزی انجام شود تا دچارِ خوردگی نشود.
انتخاب و خرید سیم و کابل از سپهر البرز
برای انتخاب و خرید سیم و کابل، فقط قیمت محصول را ملاک قرار ندهید؛ نوع کابل، سطح مقطع، جنس هادی و تناسب آن با شرایط پروژه مستقیماً بر ایمنی و عملکرد شبکه برق تأثیر میگذارد. در سپهر البرز میتوانید انواع سیم و کابل را متناسب با نیاز پروژه بررسی کرده و با مقایسه مشخصات فنی، گزینه مناسبتری برای کاربردهای ساختمانی، صنعتی و تأسیساتی انتخاب کنید.
