عمر مفید سیم و کابل چقدر است؟ چه زمانی باید کابل‌ها را تعویض کنیم؟

عمر مفید سیم و کابل عدد ثابتی ندارد. یک کابل استاندارد که با سطح مقطع مناسب، در دمای مجاز و بدون اضافه بار کار کند می‌تواند چند دهه عملکرد قابل قبول داشته باشد، اما همان کابل در محیط گرم، مرطوب، زیر تابش مستقیم خورشید یا در شرایط اضافه بار ممکن است بسیار زودتر فرسوده شود. مهم‌ترین معیار برای تصمیم به تعویض کابل، وضعیت واقعی عایق، دمای کار، سابقه اضافه بار و نتایج تست‌های الکتریکی است و صرفا سن کابل نباید ملاک باشد.

در تاسیسات ساختمانی و صنعتی، بررسی دوره‌ای کابل‌ها اهمیت زیادی دارد، زیرا بسیاری از خرابی‌ها قبل از قطعی کامل برق با نشانه‌هایی مانند داغ شدن، ترک خوردن عایق، تغییر رنگ و افت مقاومت عایقی ظاهر می‌شوند.

عمر مفید سیم و کابل چقدر است؟

در شرایط نصب استاندارد، کابل‌های برق باکیفیت معمولا برای کارکرد طولانی طراحی می‌شوند. در بسیاری از تاسیسات، کابل می‌تواند حدود ۲۰ تا ۳۰ سال و در شرایط مناسب حتی بیشتر قابل استفاده باشد.

با این حال این عدد یک تاریخ انقضای قطعی نیست. کابل ممکن است پس از ۱۵ سال به دلیل شرایط نامناسب نیاز به تعویض داشته باشد یا پس از ۳۰ سال همچنان از نظر فنی قابل استفاده باشد.

عمر واقعی کابل تحت تاثیر چهار عامل اصلی قرار دارد:

• دمای کارکرد
• میزان بار الکتریکی
• شرایط محیطی
• کیفیت کابل و نصب

جدول عمر مفید بر اساس نوع کابل

اعداد این جدول تقریبی هستند و فرض می‌شود کابل استاندارد، به‌درستی انتخاب و در شرایط مناسب نصب شده باشد.

کابل‌های متحرک را نمی‌توان فقط بر اساس سال ارزیابی کرد. تعداد سیکل خمش و نحوه حرکت در این کابل‌ها اهمیت زیادی دارد.

جدول عمر کابل در شرایط مختلف نصب

عمر کابل برق در ساختمان

کابل‌های ساختمانی معمولا شرایط محیطی نسبتا پایداری دارند و به همین دلیل در صورت نصب صحیح می‌توانند عمر زیادی داشته باشند.

مهم‌ترین عامل کاهش عمر کابل ساختمان گرمای بیش از حد است. اگر کابل با سطح مقطع کمتر از نیاز مدار انتخاب شود، هادی در زمان عبور جریان گرم می‌شود و این گرما به عایق منتقل خواهد شد.

ادامه این وضعیت باعث سخت شدن عایق، کاهش انعطاف و ایجاد ترک می‌شود.

در ساختمان‌های قدیمی نباید تنها به ظاهر سیم‌ها توجه کرد. کابل ممکن است داخل لوله سالم به نظر برسد اما عایق آن به دلیل چند دهه کارکرد در دمای بالا کیفیت اولیه خود را از دست داده باشد.

عمر کابل صنعتی

کابل‌های صنعتی معمولا شرایط سخت‌تری نسبت به کابل‌های ساختمانی دارند.

در کارخانه‌ها عواملی مانند حرارت، ارتعاش، مواد شیمیایی، روغن، رطوبت، گردوغبار و بارهای سنگین می‌توانند سرعت فرسودگی کابل را افزایش دهند.

در چنین محیط‌هایی برنامه بازرسی و نگهداری دوره‌ای اهمیت بیشتری دارد.

کابل‌های متصل به موتورهای بزرگ، هیترها، کمپرسورها و تجهیزات با جریان بالا باید بیشتر از کابل‌های مدار روشنایی بررسی شوند.

عمر کابل در فضای باز

کابل فضای باز ممکن است در معرض آفتاب، باران، یخبندان و تغییرات شدید دما قرار بگیرد.

مهم‌ترین عامل در این شرایط کیفیت روکش کابل است.

اگر کابل مقاومت کافی در برابر اشعه UV نداشته باشد، روکش آن ممکن است به مرور خشک، شکننده و ترک‌خورده شود.

کابل مناسب فضای باز باید از ابتدا برای چنین محیطی انتخاب شود. استفاده از کابل داخلی در محیط بیرون می‌تواند عمر مفید آن را به‌طور محسوسی کاهش دهد.

عمر کابل دفن شده در خاک

کابل زمینی در صورتی که برای دفن طراحی شده و با روش مناسب نصب شود می‌تواند عمر بالایی داشته باشد.

با این حال عواملی مانند موارد زیر طول عمر آن را کاهش می‌دهند:

• نفوذ آب
• فشار مکانیکی
• نشست خاک
• تماس با سنگ
• خوردگی اجزای فلزی
• آسیب ناشی از حفاری
• اتصال نامناسب مفصل‌ها

در بسیاری از خرابی‌های کابل زمینی، مشکل از خود کابل شروع نمی‌شود و مفصل یا محل اتصال ضعیف اولین نقطه خرابی است.

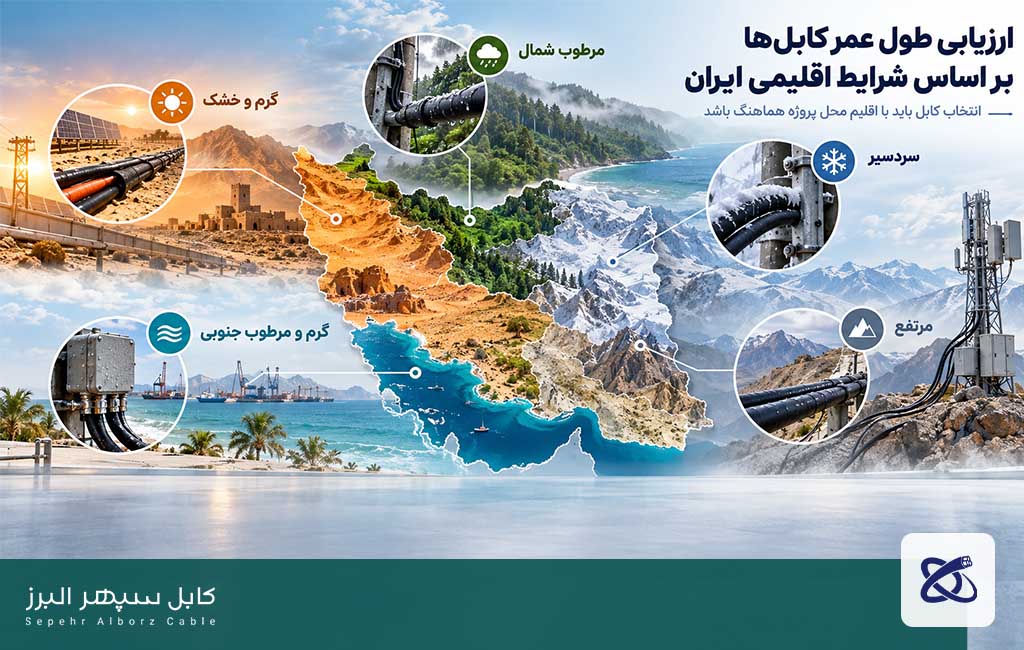

ارزیابی طول عمر کابل‌ها بر اساس شرایط اقلیمی ایران

شرایط آب و هوایی ایران متنوع است و نمی‌توان یک روش نگهداری واحد را برای تمام مناطق در نظر گرفت. نوع کابل و روش نصب باید با اقلیم محل پروژه هماهنگ باشد.

مناطق گرم و خشک

در شهرهای گرم و خشک، دمای بالای محیط و تابش شدید خورشید مهم‌ترین عوامل هستند.

دمای سطح کابل زیر نور مستقیم ممکن است بسیار بیشتر از دمای اعلام شده هوا باشد. افزایش دمای کابل سرعت فرسودگی عایق را بیشتر می‌کند.

در چنین مناطق باید به ظرفیت جریان کابل در دمای محیط واقعی توجه شود و کابل مقاوم در برابر UV برای مسیرهای روباز انتخاب شود.

مناطق گرم و مرطوب جنوبی

در مناطق جنوبی ایران، ترکیب گرما و رطوبت شرایط سخت‌تری ایجاد می‌کند.

در محیط‌های ساحلی، وجود نمک در هوا نیز می‌تواند خوردگی تجهیزات فلزی، گلندها و زره کابل را افزایش دهد.

در این مناطق علاوه بر انتخاب کابل مناسب باید اتصالات، سینی کابل و تجهیزات جانبی نیز برای محیط مرطوب و خورنده انتخاب شوند.

مناطق مرطوب شمال کشور

در شمال ایران، رطوبت دائمی و بارندگی زیاد از مهم‌ترین عوامل هستند.

نفوذ آب به جعبه‌های اتصال و سرکابل‌ها می‌تواند باعث کاهش مقاومت عایقی شود.

در پروژه‌های فضای باز این مناطق، آب‌بندی اتصالات به اندازه انتخاب خود کابل اهمیت دارد.

مناطق سردسیر

در مناطق سرد، انعطاف روکش کابل اهمیت بیشتری پیدا می‌کند.

برخی مواد در دمای پایین سخت‌تر و شکننده‌تر می‌شوند. اگر کابل در این وضعیت خم یا جابه‌جا شود احتمال ایجاد آسیب افزایش پیدا می‌کند.

مناطق مرتفع

افزایش ارتفاع می‌تواند شرایط حرارتی تجهیزات برقی را تغییر دهد. کاهش چگالی هوا باعث کاهش توان خنک‌کنندگی طبیعی برخی تجهیزات می‌شود.

در طراحی سیستم‌های برقی مناطق مرتفع باید شرایط واقعی محل پروژه در محاسبات ظرفیت تجهیزات و کابل در نظر گرفته شود.

پارامترهای مؤثر بر عمر سیم و کابل ساختمان

عمر کابل ساختمان بیشتر از هر عامل دیگری به شرایط واقعی بهره‌برداری وابسته است.

سطح مقطع کابل

اگر سطح مقطع کمتر از مقدار مورد نیاز باشد، کابل در زمان عبور جریان گرم می‌شود.

این حرارت به مرور باعث پیرشدگی عایق خواهد شد.

کیفیت هادی

کیفیت مس یا آلومینیوم هادی روی مقاومت الکتریکی کابل اثر دارد.

کابل‌های غیراستاندارد ممکن است سطح مقطع واقعی کمتر یا مواد اولیه نامناسب داشته باشند و در جریان مشابه بیشتر گرم شوند.

کیفیت عایق

عایق باید بتواند دمای کار، ولتاژ و شرایط محیطی را تحمل کند.

مواد عایقی ضعیف معمولا زودتر خشک، سخت یا ترک‌خورده می‌شوند.

جریان مصرفی

کارکرد دائمی کابل در نزدیکی حداکثر ظرفیت حرارتی آن می‌تواند عمر عایق را کاهش دهد.

اضافه بارهای مکرر تاثیر شدیدتری دارند.

نحوه کابل‌کشی

قرار گرفتن تعداد زیادی کابل کنار یکدیگر می‌تواند انتقال حرارت را محدود کند.

اگر ضرایب مربوط به نحوه نصب در طراحی در نظر گرفته نشوند، کابل در دمای بالاتری کار خواهد کرد.

کیفیت اتصالات

اتصال شل باعث افزایش مقاومت در نقطه اتصال می‌شود.

این وضعیت حرارت موضعی ایجاد می‌کند و ممکن است ابتدا سر کابل و سپس عایق اطراف آن را تخریب کند.

چه عواملی عمر سیم و کابل را کاهش می‌دهند؟

مهم‌ترین دشمن کابل حرارت بیش از حد است. بسیاری از عوامل دیگر در نهایت از طریق افزایش دما یا تخریب عایق باعث کاهش عمر می‌شوند.

افزایش دمای کابل

عایق کابل برای یک محدوده دمایی مشخص طراحی شده است.

کارکرد طولانی در دمای بیش از حد مجاز باعث تسریع پیرشدگی عایق می‌شود.

اضافه بار و عبور جریان زیاد

اضافه بار باعث افزایش تلفات و دمای هادی می‌شود.

اگر این اتفاق مرتب تکرار شود، کابل ممکن است بدون هیچ خرابی ظاهری در ابتدا دچار کاهش عمر شود.

رطوبت و نفوذ آب

نفوذ آب به داخل کابل یا اتصالات می‌تواند مقاومت عایقی را کاهش دهد و در برخی شرایط باعث خوردگی هادی شود.

نور خورشید و اشعه UV

تابش مستقیم خورشید می‌تواند روکش کابل نامناسب را تخریب کند.

نشانه اولیه معمولا تغییر رنگ و سپس خشک شدن سطح روکش است.

فشار و آسیب مکانیکی

له‌شدگی، کشیدگی، خم شدید و ضربه می‌توانند به ساختار داخلی کابل آسیب بزنند.

کیفیت پایین سیم و کابل

کابل غیراستاندارد ممکن است از نظر سطح مقطع، ضخامت عایق و کیفیت مواد اولیه با مشخصات اعلام شده تطابق نداشته باشد.

از کجا بفهمیم کابل نیاز به تعویض دارد؟

عمر بالای کابل به تنهایی دلیل کافی برای تعویض نیست. وجود نشانه‌های خرابی اهمیت بیشتری دارد.

ترک خوردگی و خشک شدن روکش

اگر عایق با لمس یا خم شدن ترک می‌خورد، کابل وارد مرحله جدی فرسودگی شده است.

تغییر رنگ و آثار سوختگی

سیاه شدن، قهوه‌ای شدن یا تغییر شکل عایق می‌تواند نشان‌دهنده افزایش دمای موضعی باشد.

داغ شدن غیرعادی کابل

اگر کابل با بار عادی بیش از حد گرم می‌شود باید علت آن بررسی شود.

مشکل ممکن است از سطح مقطع نامناسب، اتصال ضعیف یا افزایش جریان ناشی شود.

افت ولتاژ غیرعادی

افت ولتاژ بیش از مقدار انتظار می‌تواند نشان‌دهنده مشکل در کابل یا اتصالات باشد.

قطعی و وصل شدن برق

قطعی متناوب ممکن است ناشی از اتصال ضعیف، شکستگی هادی یا آسیب کابل باشد.

کاهش مقاومت عایقی

یکی از مهم‌ترین شاخص‌های فنی سلامت کابل، مقاومت عایقی است.

کاهش غیرعادی این مقدار می‌تواند نشانه تخریب عایق یا نفوذ رطوبت باشد.

چه زمانی باید کابل‌ها را تعویض کنیم؟

کابل باید زمانی تعویض شود که ادامه استفاده از آن ایمنی یا قابلیت اطمینان مدار را تهدید کند.

سن بالا تنها یکی از شاخص‌هاست.

تعویض کابل پس از آسیب عایق

اگر عایق اصلی کابل آسیب جدی دیده باشد، تعمیر سطحی همیشه راهکار قابل اطمینانی نیست.

در کابل‌های مهم و مدارهای قدرت، تعویض بخش معیوب انتخاب مطمئن‌تری است.

تعویض کابل پس از اضافه بار شدید

اگر کابل برای مدت قابل توجهی در شرایط اضافه بار شدید کار کرده باشد باید از نظر حرارتی و عایقی بررسی شود.

تعویض کابل پس از نفوذ آب

کابلی که آب به ساختار داخلی آن نفوذ کرده است باید به شکل تخصصی بررسی شود.

صرف خشک شدن سطح بیرونی به معنی سالم بودن کابل نیست.

تعویض کابل فرسوده در تاسیسات قدیمی

در ساختمان‌های قدیمی، اگر عایق کابل خشک و شکننده شده یا نتایج تست‌ها مناسب نباشند، تعویض شبکه سیم‌کشی باید در برنامه بازسازی قرار بگیرد.

 آیا کابل تاریخ انقضا دارد؟

کابل مانند مواد غذایی دارای یک تاریخ انقضای مشخص نیست.

عمر مفید آن ترکیبی از سن تقویمی و میزان فرسودگی واقعی است.

کابلی که سال‌ها بدون بار در انبار نامناسب نگهداری شده نیز ممکن است آسیب دیده باشد، در حالی که کابل نصب شده در شرایط استاندارد می‌تواند برای مدت طولانی سالم باقی بماند.

به همین دلیل نمی‌توان گفت تمام کابل‌ها پس از رسیدن به یک سن مشخص باید تعویض شوند.

تست سلامت کابل چگونه انجام می‌شود؟

برای ارزیابی کابل بهتر است چند روش به صورت همزمان استفاده شوند.

بررسی ظاهری کابل

وجود ترک، تغییر رنگ، تغییر شکل و آثار حرارت باید بررسی شود.

تست مقاومت عایقی

با اندازه‌گیری مقاومت عایقی می‌توان اطلاعات مهمی درباره وضعیت عایق به دست آورد.

نوع تست و ولتاژ آزمون باید متناسب با نوع کابل و مدار انتخاب شود.

اندازه‌گیری افت ولتاژ

افت ولتاژ غیرعادی می‌تواند به وجود مشکل در کابل یا اتصال‌ها اشاره کند.

بررسی دمای کابل

اندازه‌گیری دمای کابل در زمان بارگذاری واقعی می‌تواند نقاط داغ را مشخص کند.

در تاسیسات صنعتی از تصویربرداری حرارتی نیز برای شناسایی نقاط دارای افزایش دما استفاده می‌شود.

چگونه عمر سیم و کابل را افزایش دهیم؟

افزایش عمر کابل از مرحله طراحی شروع می‌شود.

انتخاب سطح مقطع مناسب، رعایت ظرفیت جریان، استفاده از کابل استاندارد و انتخاب روکش متناسب با محیط بیشترین تاثیر را دارند.

در زمان بهره‌برداری نیز باید از اضافه بار دائمی جلوگیری شود و اتصالات به صورت دوره‌ای بررسی شوند.

کابل‌های فضای باز باید در برابر نور خورشید و آسیب مکانیکی محافظت شوند و در محیط‌های مرطوب نیز محل ورود کابل به تابلو و تجهیزات به‌درستی آب‌بندی شود.

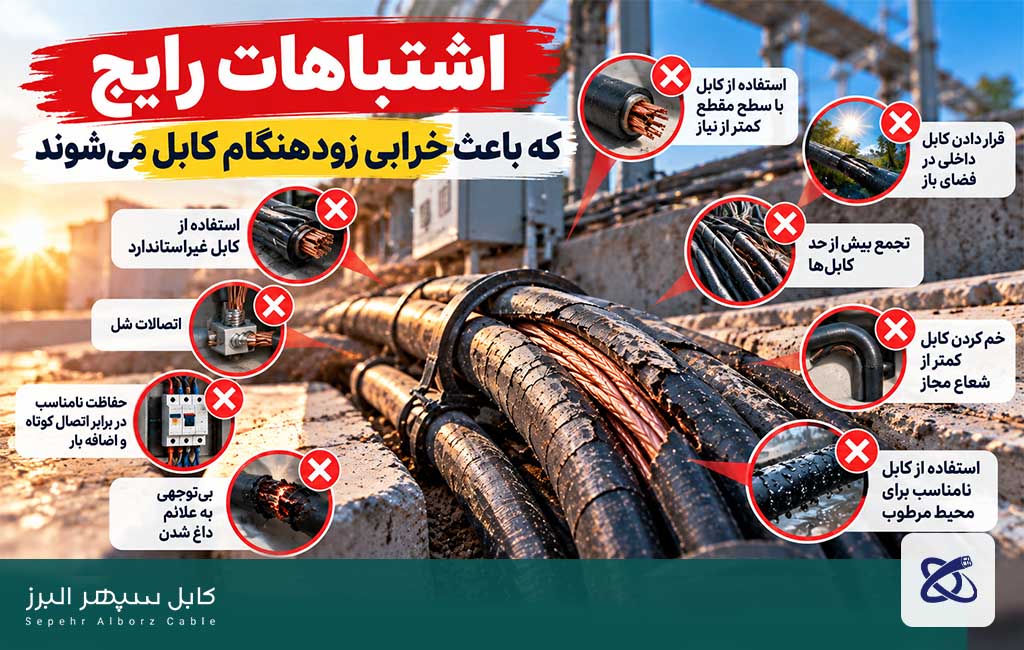

اشتباهات رایج که باعث خرابی زودهنگام کابل می‌شوند

یکی از رایج‌ترین خطاها انتخاب کابل تنها بر اساس توان مصرف‌کننده و بدون توجه به طول مسیر، روش نصب و دمای محیط است.

خطاهای مهم دیگر عبارت‌اند از:

• استفاده از کابل با سطح مقطع کمتر از نیاز
• استفاده از کابل غیراستاندارد
• قرار دادن کابل داخلی در فضای باز
• تجمع بیش از حد کابل‌ها
• خم کردن کابل کمتر از شعاع مجاز
• کشیدن شدید کابل هنگام نصب
• اتصالات شل
• حفاظت نامناسب در برابر اتصال کوتاه و اضافه بار
• استفاده از کابل نامناسب برای محیط مرطوب
• بی‌توجهی به علائم داغ شدن

جمع‌بندی

عمر مفید سیم و کابل معمولا چند دهه است، اما هیچ عدد ثابتی برای تمام کابل‌ها وجود ندارد. نوع عایق، کیفیت ساخت، جریان عبوری، دمای محیط، شرایط اقلیمی و نحوه نصب تعیین می‌کنند کابل چه مدت عملکرد مطمئن داشته باشد. بهترین زمان تعویض زمانی است که بازرسی و تست‌ها نشان دهند عایق یا ساختار کابل دیگر شرایط ایمن و قابل اطمینان را ندارد.
