راهنمای انتخاب سایز کابل برق + جدول محاسبه سطح مقطع بر اساس آمپر

بزرگ‌ترین کابوس یک ناظر برق یا پیمانکار تأسیسات، لحظه‌ای است که پس از اتمام کابل‌کشیِ یک مسیر طولانی، متوجه می‌شود دستگاه در انتهای خط به دلیل افت ولتاژ زیر بار نمی‌رود یا کابل به شدت داغ می‌کند. در چنین شرایطی، تعویض کابل یعنی دوباره‌کاری، اتلاف ده‌ها میلیون تومان سرمایه و از دست رفتن اعتبار حرفه‌ای. از طرف دیگر، انتخاب کابل‌های ضخیم‌تر از حد نیاز، بودجه کارفرما را می‌بلعد. هنرِ یک مهندس، رسیدن به نقطه تعادل است؛ و این مهارت، دقیقاً از تسلط بر اصول انتخاب سایز کابل آغاز می‌شود.

در این راهنمای جامع و گام‌به‌گام (مطابق با استانداردهای IEC ۶۰۳۶۴ و مبحث ۱۳ مقررات ملی ساختمان)، به شما می‌آموزیم که چگونه با ترکیبِ «جریان بار»، «افت ولتاژ مجاز» و «ضرایب تصحیح»، سطح مقطع دقیق کابل‌های مسی و آلومینیومی را برای هر پروژه‌ای محاسبه کنید.

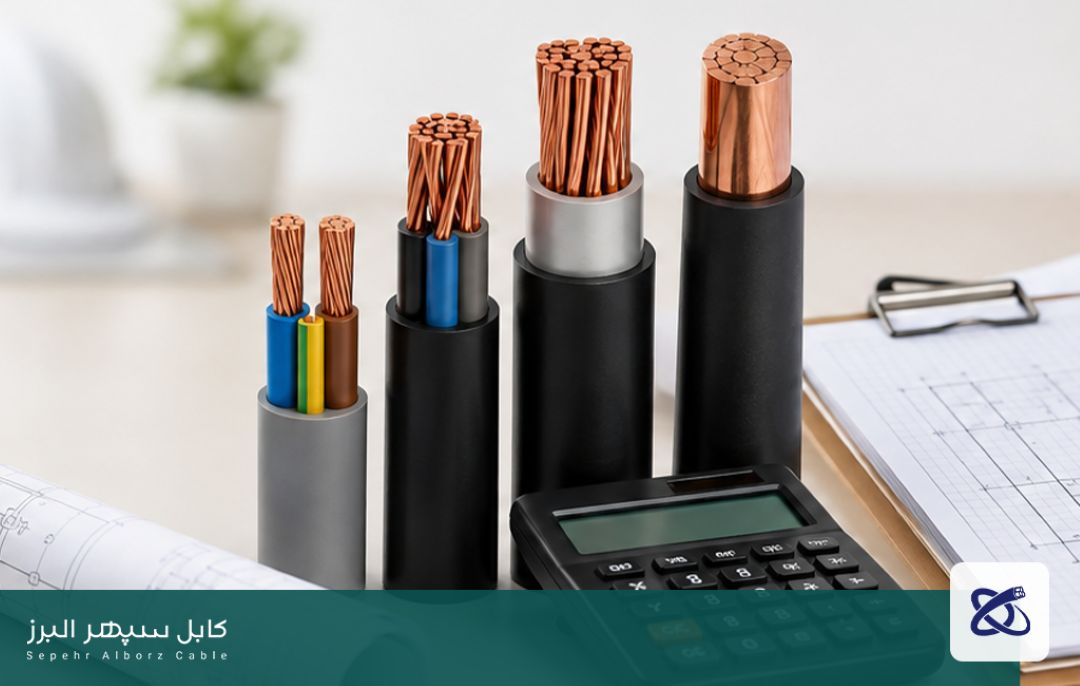

۳ ستونِ محاسباتی در انتخاب سایز کابل

بسیاری از افراد تصور می‌کنند انتخاب سطح مقطع کابل صرفاً یک کار حسی یا تجربی است («موتور ۱۰ اسب، کابل ۶ می‌خواهد!»). این خطرناک‌ترین طرز فکر در مهندسی برق است. برای تعیین دقیق سایز کابل، شما باید ۳ مرحله را به ترتیب جلو ببرید:

1. محاسبه جریان اسمی (In): دستگاه در شرایط کارِ عادی چند آمپر جریان می‌کشد؟
2. محاسبه جریان مجاز حرارتی (Iz): کابل در آن محیطِ خاص (خاک، هوا، سینی کابل) واقعاً توان عبور چه جریانی را دارد؟
3. کنترل افت ولتاژ (Voltage Drop): آیا در طول مسیر، ولتاژ از دست رفته درون کابل، از حد استاندارد فراتر می‌رود یا خیر؟

قانون طلایی طراحی: سایز نهایی کابل شما، بزرگ‌ترین مقطعِ به دست آمده میان «مقطعِ مبتنی بر جریان حرارتی» و «مقطعِ مبتنی بر افت ولتاژ» خواهد بود.

گام اول: تبدیل توان (کیلووات) به جریان (آمپر)

قبل از نگاه کردن به هر جدولی، باید بدانید بارِ شما چند آمپر است. اگر روی پلاکِ دستگاه فقط توان (Watts یا Kilowatts) درج شده، از روابط زیر استفاده کنید:

• در سیستم‌های تک‌فاز (۲۲۰ ولت):

  I=P/(V×cos⁡ϕ )≈P(“Watts” )/(220×0.85)

• در سیستم‌های سه‌فاز (۳۸۰ ولت):

  I=P/(√3×V×cos⁡ϕ )≈P(“kW” )×1.8

به عنوان یک تقلب سریع کارگاهی: در شبکه سه‌فاز، برای رسیدن به آمپرِ تقریبی، کافی است کیلووات را ضرب در عدد ۱.۸ کنید.

گام دوم: اعمال فیلترهای محیطی (ضرایب تصحیح)

وقتی آمپر مصرفی دستگاه (مثلاً ۴۵ آمپر) را به دست آوردید، نباید مستقیم سراغ جدول بروید! ابتدا باید «آمپر اصلاح‌شده» را بر اساس شرایط محیط کارِ کابل به دست آورید:

I_”design” =I_”actual” /(K_1×K_2 )

• ضریب دما (): جداول استاندارد برای دمای ۳۰ درجه در هوا تنظیم شده‌اند. اگر دمای محیطِ پروژه ۴۵ درجه است، ضریب  برابر با ۰.۷۹ خواهد بود.
• ضریب همجواری (): اگر ۴ رشته کابل روی یک سینی خوابیده‌اند، ضریب  برابر با ۰.۷۷ است.

یک مثال واقعی: برای همان بار ۴۵ آمپری در دمای ۴۵ درجه و در کنار ۳ کابل دیگر:

I_”design” =45/(0.79×0.77)=45/0.608=74″ Amps”

شما باید کابلی را انتخاب کنید که در شرایط استاندارد، توان عبور ۷۴ آمپر را داشته باشد، نه ۴۵ آمپر!

جدول انتخاب سایز کابل بر اساس آمپر و مسافت (مس در ولتاژ ۳۸۰ سه‌فاز)

برای اینکه در کارگاه درگیر فرمول‌های پیچیده نشوید، جدول مهندسی زیر با احتساب حداکثر ۵٪ افت ولتاژ مجاز تدوین شده است. محل تقاطعِ «آمپر مصرفی» و «طول مسیر»، سایز کابلِ مسیِ مناسب شما را نشان می‌دهد:

انتخاب کابل آلومینیومی؛ فرمولِ طلاییِ جایگزینی

اگر کارفرما به دلیل محدودیت بودجه، اصرار به خرید کابل آلومینیومی (مانند کابل NAYY یا کابل‌های خودنگهدار) دارد، فرمول ساده‌ی زیر را به کار ببرید:

به زبان ساده‌تر: هر سایز کابل مسی که از جدول بالا به دست آوردید را ۲ پله (سایز) ارتقا دهید. * معادل کابل ۱۰ مسی  کابل ۱۶ آلومینیومی

• معادل کابل ۱۶ مسی  کابل ۲۵ آلومینیومی
• معادل کابل ۲۵ مسی  کابل ۳۵ آلومینیومی

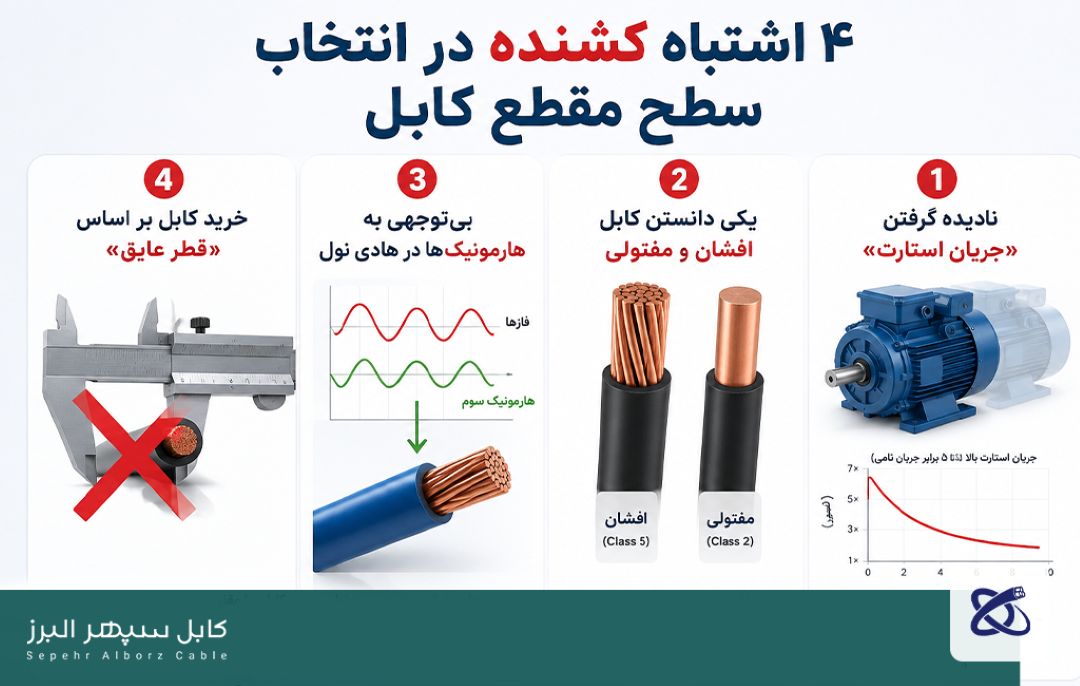

۴ اشتباه کشنده در انتخاب سطح مقطع کابل

در بررسی صدها پرونده خسارت و آتش‌سوزی الکتریکی، ۴ الگوی تکراریِ زیر بیشترین نقش را داشته‌اند:

۱. نادیده گرفتنِ «جریانِ استارت» (Inrush Current)

الکتروموتورها، پمپ‌ها و کمپرسورهای چیلر در لحظه روشن شدن، بین ۵ تا ۷ برابرِ جریانِ نامیِ خود آمپر می‌کشند. اگرچه این جریان چند ثانیه بیشتر طول نمی‌کشد، اما اگر مسافت طولانی باشد، چنان افت ولتاژِ شدیدی ایجاد می‌کند که کنتاکتورِ تابلو شروع به لرزش (Chattering) کرده و موتور اصلاً دور نمی‌گیرد.

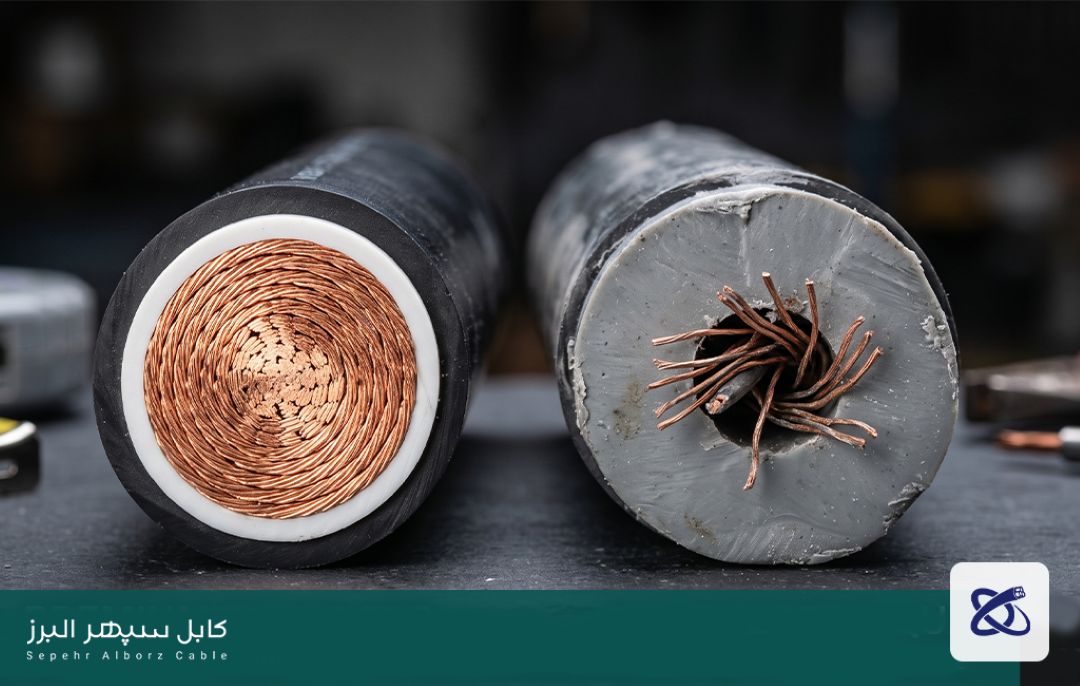

۲. یکی دانستنِ کابلِ افشان و مفتولی در مقاطع بالا

کابل‌های افشان (Class ۵) انعطاف‌پذیری بالایی دارند، اما مقاومت اهمیِ آن‌ها اندکی از کابل‌های مفتولی/خشک (Class ۲) بیشتر است. در مسافت‌های بالای ۱۵۰ متر و جریانات سنگین، اولویتِ فنی همیشه با کابل‌های مفتولی یا نیمه‌افشان است.

۳. بی‌توجهی به هارمونیک‌ها در هادی نول

در ساختمان‌های اداریِ مدرن که صدها کامپیوتر، لامپ LED و درایو (VFD) هم‌زمان کار می‌کنند، جریاناتِ هارمونیکِ سوم در سیم «نول» جمع می‌شوند. در این پروژه‌ها، سطح مقطع سیم نول نباید نصفِ سیم فاز باشد؛ بلکه باید دقیقاً هم‌سایز با فازهای اصلی انتخاب شود.

۴. خرید کابل بر اساس «قطرِ عایق» به جای «وزن مس»

متأسفانه در بازار ایران، برخی تولیدکنندگانِ زیرزمینی، ضخامت عایق پلاستیکی (PVC) را زیاد می‌کنند تا کابلِ مقطعِ ۴ را به جای کابل ۶ به مشتری بفروشند! کابل را با کولیس اندازه نگیرید؛ کابل استاندارد را با مقاومت هادی (اهم بر کیلومتر) یا اعتبارِ برند و تاییدیه توانیر بشناسید.

جمع‌بندی

در نهایت، تعیین سطح مقطع و انتخاب سایز مناسب کابل برق، فرآیندی کاملا مهندسی و متکی بر محاسبات دقیق است که نباید بر اساس حدس و گمان یا تجربیات نادرست انجام شود. همان‌طور که بررسی شد، دست‌یابی به نقطه تعادل میان ایمنی و مدیریت هزینه‌ها مستلزم طی کردن سه مرحله اساسی شامل محاسبه جریان اسمی، اعمال ضرایب تصحیح محیطی (مانند دمای محیط و همجواری کابل‌ها) و کنترل افت ولتاژ در مسافت‌های طولانی است. بر اساس قانون طلایی طراحی، سایز نهایی کابل همواره باید بر مبنای بزرگ‌ترین مقطعِ به‌دست‌آمده میان «مقطعِ مبتنی بر جریان حرارتی» و «مقطعِ مبتنی بر افت ولتاژ» تعیین گردد.

همچنین پرهیز از اشتباهات رایج کارگاهی —نظیر نادیده گرفتن جریان استارت موتورها، عدم توجه به هارمونیک‌های نول، و خرید کابل‌های غیراستاندارد به‌جای محصولات دارای تأییدیه— تضمین‌کننده طول عمر تجهیزات و جلوگیری از هزینه‌های سنگین دوباره‌کاری خواهد بود. با به کارگیری این اصول و استفاده درست از جداول استاندارد، می‌توانید علاوه بر تامین ایمنی کامل در برابر خطراتی همچون داغ شدن کابل و حریق، سرمایه‌گذاری پروژه را در اقتصادی‌ترین و استانداردترین حالت ممکن هدایت کنید.
