وقتی صحبت از سیم‌کشیِ توکار ساختمان یا اتصالات متحرک در ماشین‌آلات صنعتی میشود، بزرگ‌ترین دشمنِ پیمانکار و برق‌کار، «خشکی و شکنندگیِ هادی» است. تلاش برای عبور دادن یک کابل صلب از زاویه ۹۰ درجه‌ی لوله‌های خرطومی، اغلب به زخمی شدن عایق یا ریز‌ترک برداشتنِ مس ختم میشود. پاسخِ مهندسی به این چالش فیزیکی، کابل افشان است.
در ساده‌ترین تعریف در پاسخ به این سوال که کابل افشان چیست، باید گفت: به کابلی گفته میشود که هادیِ آن از صدها تارِ مسیِ بسیار نازک، به‌هم‌تابیده و آنیل‌شده تشکیل شده و انعطاف‌پذیری بالایی به ساختار کابل می‌بخشد. اما پشت این انعطاف‌پذیریِ جذاب، قواعد فنیِ سخت‌گیرانه‌ای نهفته است. در این مرجع راهنما، ساختار درونی، استانداردهای بین‌المللی، مزایا و تفاوت‌های بنیادین کابل افشان با کابل مفتولی را کالبدشکافی می‌کنیم تا در خرید بعدی خود، دقیق‌ترین انتخاب فنی را داشته باشید.
فهرست مطالب
کابل افشان از نگاه استاندارد جهانی (هادی کلاس ۵)
در ادبیات مهندسی برق و بر اساس استاندارد معتبر و معادل ایرانی آن ، هادی‌های الکتریکی به ۴ کلاس اصلی تقسیم می‌شوند:
- کلاس ۱: هادی تک‌مفتولی (Solid) – کاملاً خشک و صلب
- کلاس ۲: هادی نیمه‌افشان یا تابیده (Stranded) – نیمه‌خشک
- کلاس ۵: هادی انعطاف‌پذیر یا افشان (Flexible)
- کلاس ۶: هادی فوق‌انعطاف‌پذیر (Super Flexible) – مخصوص کابل‌های جوشکاری
بنابراین، وقتی در بازار ایران واژه «کابل افشان» را می‌شنوید، منظور دقیقاً کابل با هادی کلاس ۵ است. در این کابل‌ها، به جای استفاده از یک میله مسیِ ضخیم (مثلاً به قطر ۲ میلی‌متر)، از چندین رشته تارِ مسیِ مویی (مثلاً ۵۰ رشته تار با قطر ۰.۲۵ میلی‌متر) استفاده میشود. این طراحی بر اساس یک اصل مکانیکیِ ساده کار میکند: هرچه قطر یک جسم فلزی کمتر باشد، مقاومت خمش آن کاهش یافته و آستانه شکستِ آن بالا می‌رود.

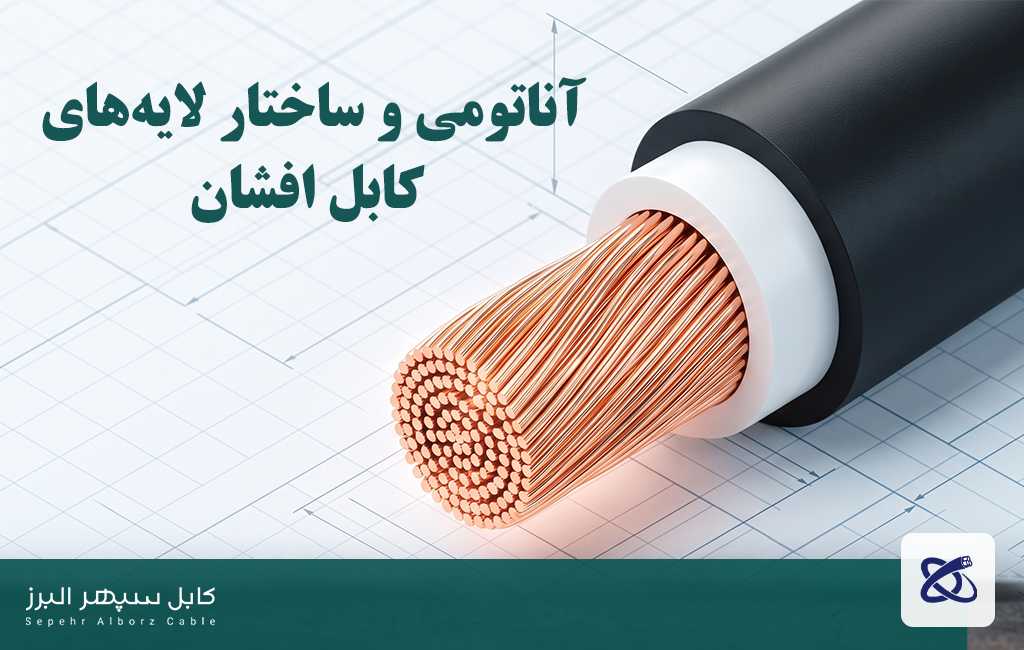

آناتومی و ساختار لایه‌های کابل افشان
اگر یک برش مقطعی از کابل افشان استاندارد مثلاً مدل پرکاربرد NYMHY یا H05VV-F بزنیم، از درون به بیرون با ۳ لایه حیاتی روبرو می‌شویم:
- مغزی یا هادی (Conductor): مسِ خالص ۹۹.۹۵٪ که طی فرآیند «آنیل کردن» (بازپخت حرارتی)، نرمیِ ساختاری پیدا کرده است. در برخی مدل‌های اقتصادی، از آلومینیوم با روکش مس (CCA) استفاده میشود که از نظر فنی برای کابل افشان یک فاجعه محسوب میشود.
- عایقِ رشته‌ها (Insulation): معمولاً از جنس پلی‌وینیل کلراید (PVC/D) یا رابر (لاستیک) که وظیفه ایزوله کردنِ فازها از یکدیگر را بر عهده دارد.
- غلاف یا روکش نهایی (Outer Sheath): لایه پلاستیکیِ بیرونی اکثراً PVC/ST5 که کل مجموعه را در برابر کشش سطحی، رطوبتِ محیطی و ضربات فیزیکی محافظت میکند.
نکته فنی مهم: کابل‌های افشان معمولاً در دو رده ولتاژی تولید می‌شوند: رده ۳۰۰/۵۰۰ ولت (برای مقاطع تا ۱ میلی‌متر مربع) و رده ۴۵۰/۷۵۰ ولت (برای مقاطع ۱.۵ به بالا که در برق قدرت و ساختمان به کار می‌روند.)

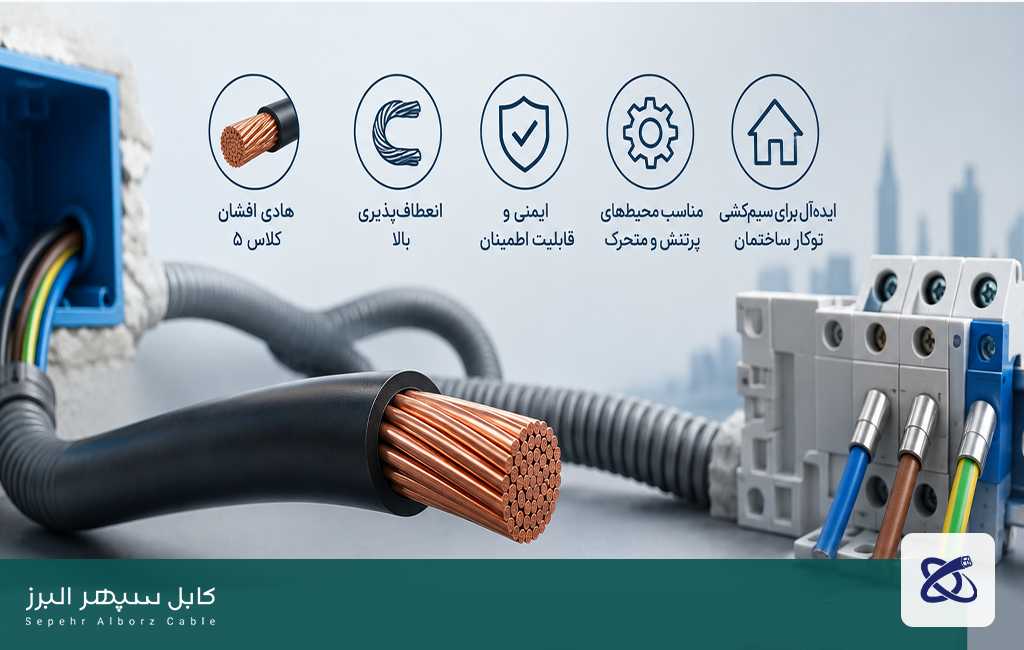

اصلی‌ترین کاربردهای کابل افشان در صنعت
به طور کلی، هر کجا که «تنش مکانیکیِ مداوم» یا «مسیرهای پرپیچ‌وخم» وجود داشته باشد، کابل افشان پادشاهی میکند:
- سیم‌کشی عمومی ساختمان‌ها: عبور روان درون لوله‌های PVC توکار در دیوارها و سقف‌های کاذب.
- تجهیزات متحرک صنعتی: کابل‌رسانی به بازوهای رباتیک، جرثقیل‌های سقفی (کابل‌های فلت افشان) و ماشین‌آلاتِ دارای لرزشِ شدید.
- تغذیه لوازم برقی قابل حمل: سیمِ رابطِ یخچال، ماشین لباسشویی، سشوار و ابزارهای کارگاهی (دریل و فرز).
- سیم‌کشی داخلیِ تابلو برق‌ها: به دلیل نیاز به فرم‌دهی و خم کردنِ کابل در فضاهای چند سانتی‌متریِ بین داکت‌ها و ترمینال‌ها.
- پمپ‌های درون‌چاهی: در مدل‌های مجهز به عایق لاستیکیِ ضدآب.

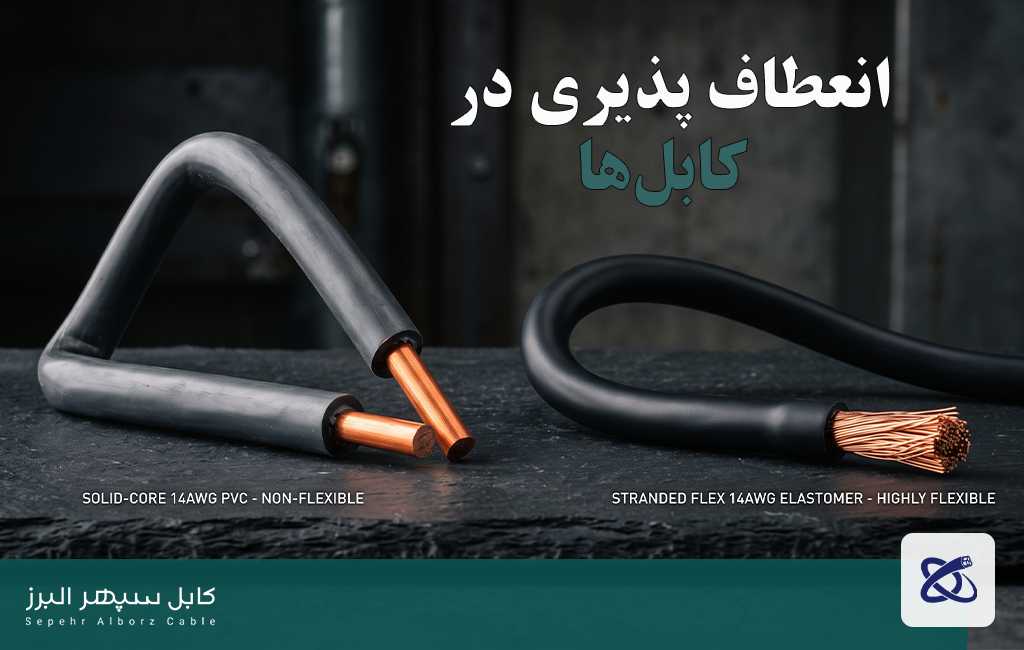

تفاوت کابل افشان و کابل مفتولی (کدام را بخریم؟)
تفاوت کابل افشان و کابل مفتولی (کدام را بخریم؟)
این حیاتی‌ترین دو راهیِ خریداران است. کابل مفتولی مانند NYY دقیقاً نقطه مقابل کابل افشان است. برای پایان دادن به تمام سردرگمی‌ها، این دو کابل را در ترازو مهندسی می‌گذاریم:
فاکتور مقایسه | کابل افشان (Flexible – Class 5) | کابل مفتولی / خشک (Solid – Class 1&2) | برنده رقابت |
انعطاف و خمش | بسیار بالا؛ تحمل خمش‌های متناوب | بسیار پایین؛ شکننده در زاویه‌های تند | کابل افشان |
مقاومت الکتریکی (اهم) | اندکی بیشتر (به دلیل وجود هوا بین تارها) | کمتر؛ هدایت الکتریکیِ یکپارچه و عالی | کابل مفتولی |
رفتار در برابر خوردگی | آسیب‌پذیرتر؛ سطح مقطعِ در معرضِ اکسیداسیونِ بیشتر | بسیار مقاوم؛ به دلیل یکپارچگی هادی | کابل مفتولی |
سهولت نصب توکار | عالی؛ سرعت اجرای کابل‌کشی را ۲ برابر میکند | سخت و زمان‌بر؛ نیازمند نیروی فیزیکی زیاد | کابل افشان |
عملکرد در دفن زیر خاک | ضعیف (مگر با روکش‌های زره‌دارِ خاص) | استانداردِ اولِ کابل‌کشیِ زیرزمینی | کابل مفتولی |
قیمت تمام‌شده | کمی گران‌تر (به دلیل هزینه فرآیند کشش نازک مس) | اقتصادی‌تر و ارزان‌تر | کابل مفتولی |
فرمول تصمیم‌گیری سریع:
- اگر کابل قرار است در جای خود ثابت بماند مثلاً از روی سینی کابلِ سوله تا سر موتور، مفتولی بخرید.
- اگر کابل قرار است تکان بخورد یا درون لوله پیچ بخورد، بدون شک افشان بخرید.
۳ تست کارگاهی برای تشخیص کابل افشانِ اصل از تقلبی
بازار کابل‌های افشان، به دلیل تراکمِ بالای تارهای مسی، یکی از آلوده‌ترین بازارها در تقلبِ کم‌فروشیِ مس است. قبل از پرداخت فاکتور، این ۳ آزمایش سریع را انجام دهید:
- تستِ سنتر بودن (Centering Test): با یک سیم‌چین، مقطعی از کابل را کاملاً عمود ببرّید و به آن نگاه کنید. تارهای مسی باید دقیقاً در مرکزِ دایره‌ی عایقِ سفید یا مشکی قرار گرفته باشند. اگر ضخامت پلاستیک در یک سمت ۱ میلی‌متر و در سمت دیگر ۰.۳ میلی‌متر بود، کابل غیر استاندارد است و در جریانات بالا از نقطه نازک‌تر دچار نشتی و حریق میشود.
- تست وایرشو (Ferrule Test): یک سرسیمِ (وایرشو) استانداردِ هم‌سایز با کابل (مثلاً وایرشو سایز ۲.۵ برای کابل ۲.۵) بردارید و روی تارهای لخت‌شده‌ی کابل بزنید. تارهای مس باید کاملاً کیپ و بدون فضای خالی درون وایرشو بنشینند. اگر سرسیم درون مس لق زد، یعنی تولیدکننده از تعداد یا قطر تارهای مس دزدی کرده است.
- آزمون اکسیداسیون: روکش چند تار را لخت کنید؛ رنگ مس باید کاملاً براق، سرخ و درخشان باشد. وجود رگه‌های سیاه یا زردِ کدر، نشان‌دهنده استفاده از مسِ ضایعاتیِ بازیافتی است.
نتیجه‌گیری
در نهایت، کابل افشان به دلیل ساختار متشکل از صدها تار مسی بسیار نازک و آنیل‌شده (هادی کلاس ۵)، برترین راهکار مهندسی برای غلبه بر مسیرهای پرپیچ‌وخم و محیط‌های دارای تنش مکانیکی مداوم است. در حالی که کابل‌های صلب و مفتولی برای نصب‌های کاملاً ثابت و دفن زیر خاک کاربرد دارند، کابل‌های افشان برای سیم‌کشی توکار ساختمان‌ها، اتصال ماشین‌آلات صنعتی متحرک و تغذیه لوازم برقی قابل حمل، گزینه‌ای بی‌بدیل به شمار می‌روند.
با این وجود، بهره‌وری و ایمنی این کابل‌ها در گرو تشخیص و خرید نمونه‌های استاندارد (از طریق تست‌هایی مانند بررسی سنتر بودن مقطع و براق بودن مس) و همچنین رعایت دقیق الزامات نصب، از جمله استفاده اجباری از سرسیم (وایرشو) در زیر ترمینال‌ها و عبور دادن کابل از درون لوله‌های محافظ در زیر بافت دیوار است.
۱. چرا مقاومت اهمی کابل افشان از کابل مفتولی بیشتر است؟
بین تارهای بسیار نازکِ کابل افشان، فاصلههای میکروسکوپیِ پر از هوا وجود دارد. از آنجا که هوا عایق است، جریان برق برای عبور از کل مقطعِ هادی با اصطکاکِ مولکولیِ اندکی بیشتری مواجه میشود. البته در مسافتهای کوتاه (ساختمانی)، این اختلافِ مقاومت کاملاً قابل چشمپوشی است.
۲. آیا بستن مستقیمِ کابل افشان زیر ترمینال کلید مینیاتوری مجاز است؟
به هیچ وجه. وقتی پیچِ ترمینال را روی تارهای لختِ کابل افشان سفت میکنید، پیچ، تارهای مسی را له کرده و میبُرد؛ در نتیجه سطح مقطع اتصال کاهش یافته، نقطه اتصال داغ میکند و ترمینال میسوزد. استفاده از سرسیم (وایرشو) برای کابل افشان یک الزامِ قانونی در نظام مهندسی است.
۳. آیا می‌توان کابل افشان را مستقیماً درون گچِ دیوار قرار داد؟
خیر. آهک و ترکیبات شیمیایی موجود در گچ و سیمان، به مرور زمان روکش PVC کابل افشان را می‌خورند و باعث فرسایش سریع عایق می‌شوند. کابل افشان حتماً باید درون لوله‌های محافظ خرطومی یا PVC خشک از زیر گچ عبور کند.
