تصور کنید در یک کارخانه هوشمند، بازوی رباتیک ناگهان از کنترل خارج می‌شود، یا تصویر دوربین مداربسته‌ی یک صرافی پر از نویز و پرش است، با وجود اینکه تمام دستگاه‌ها کاملاً سالم هستند! متهم ردیف اول در تمام این حوادث، پدیده‌ای نامرئی به نام نویز الکترومغناطیسی یا تداخل فرکانسی است.
کابلهای برق معمولی در زمان عبور جریان، میدان مغناطیسی تولید میکنند که این میدان می‌تواند اطلاعاتِ درون کابلهای شبکه یا فرمانِ مجاور را تخریب کند. راهکار قطعی مهندسی برای مسدود کردن این حملات الکترومغناطیسی، استفاده از کابل شیلددار است.
کابل شیلددار دقیقا همان کابل برق یا دیتای معمولی است که به یک زرهِ الکتریکی مجهز شده تا هم از خروج نویزِ خودش به بیرون جلوگیری کند و هم اجازه ندهد امواجِ مزاحمِ محیط، وارد کابل شوند. در این مقاله جامع و کارگاهی، کالبدشکافی دقیقی از ساختار کابلهای شیلددار خواهیم داشت، انواع لایه‌های محافظ را بررسی می‌کنیم و تفاوت‌های بنیادین آن را با کابلهای بدون شیلد در یک جدول مهندسی به شما نشان می‌دهیم.
فهرست مطالب
کابل شیلددار چگونه در برابر نویز مقاومت می‌کند؟
در فیزیک مفهومی به نام قفس فارادی – Faraday Cage – وجود دارد. اگر شما یک وسیله الکترونیکی را داخل یک توریِ فلزیِ متصل به زمین قرار دهید، هیچ موج رادیویی و الکترومغناطیسی نمی‌تواند به آن نفوذ کند. کابل شیلددار دقیقاً بر اساس همین قانون ساخته می‌شود.
تولیدکنندگان کابل، زیرِ روکش پلاستیکیِ بیرونی، یک لایه فلزی – از جنس فویل آلومینیوم یا بافت مسی – به دورِ رشته‌های داخلی می‌پیچند. این لایه فلزی، تمام امواج مزاحمِ محیط – ناشی از دکل‌های مخابراتی، موتورهای صنعتی، ترانس‌ها و حتی موبایل‌ها – را جذب کرده و از طریق سیم ارت به زمین تخلیه می‌کند. در نتیجه، سیگنال یا جریانِ اصلی در مرکز کابل، در کمال آرامش و بدون کوچک‌ترین اعوجاجی به مسیر خود ادامه می‌دهد.
نکته به شدت مهم : یک اشتباه رایج در بازار، اشتباه گرفتن شیلد با زره – Armour – است. شیلد برای مقابله با تنش‌های الکتریکی و نویز کاربرد دارد، در حالی که زرهِ کابل – مفتول‌های فولادی ضخیم – صرفاً برای مقابله با تنش‌های مکانیکی مانند ضربه بیل مکانیکی یا جویده شدن توسط موش‌ها طراحی شده است.
آناتومی و انواع شیلد در کابلهای برق و شبکه
شیلدها بسته به نوع کاربری، قیمت کابل و میزان انعطاف‌پذیریِ مورد نیاز، با متریال و تکنیک‌های متفاوتی تولید می‌شوند. سه ساختار اصلی شیلد در بازار عبارتند از:
- شیلد فویلی Foil Shield-
در این مدل، یک لایه نازک از فویل آلومینیوم – معمولاً ترکیب شده با پلاستیک مایلار برای استحکام بیشتر – به دور هادی‌ها پیچیده می‌شود.
- مزایا : پوشش ۱۰۰ درصدی در برابر نویزها ایجاد می‌کند، وزن کابل را بالا نمی‌برد و ارزان‌تر است.
- معایب : بسیار شکننده است و برای کابل‌هایی که دائماً در حال حرکت یا خم شدن هستند – مثل بازوهای رباتیک – اصلاً مناسب نیست. همچنین این نوع شیلد بیشتر در برابر نویزهای فرکانس بالا کاربرد دارد.
- شیلد بافته شده Braided Shield-
در این تکنیک، تارهای بسیار نازک از مس خالص یا مس قلع‌اندود شده، به صورت شبکه‌ای حصیری به دور کابل بافته می‌شوند.
- مزایا : انعطاف‌پذیریِ بسیار بالایی دارد و در اثر خم و راست شدنِ کابل پاره نمی‌شود. مقاومت بی‌نظیری در برابر نویزهای فرکانس پایین – مثل نویز موتورهای برق – دارد.
- معایب : هرگز نمی‌تواند پوشش ۱۰۰ درصدی ایجاد کند – معمولاً بین ۷۰ تا ۹۰ درصد سطح کابل را می‌پوشاند – و قیمت کابل را به دلیل مصرف مس، به شدت بالا می‌برد.

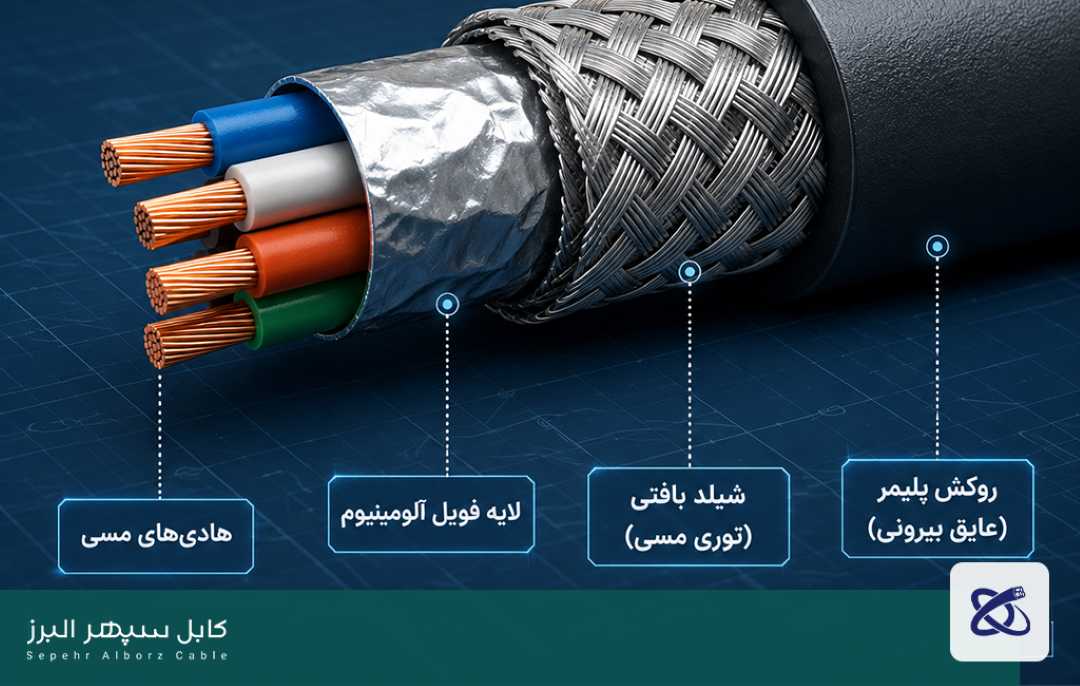

- شیلد ترکیبی Foil and Braid-
پادشاه بلامنازعِ کابلهای ضد نویز! در محیط‌های فوق‌حساسِ صنعتی و نظامی، از کابلی استفاده می‌شود که هم دارای یک لایه فویل آلومینیومی برای مهار فرکانس‌های بالا و هم یک لایه مس بافته شده روی آن برای مهار فرکانس‌های پایین و استحکام فیزیکی است.
۳ کاربرد حیاتی کابل شیلددار در صنعت و ساختمان
اگرچه می‌توان در هر پروژه‌ای از کابل شیلددار استفاده کرد، اما قیمت بالای آن باعث می‌شود مهندسان فقط در نقاط بحرانی به سراغ آن بروند. مهم‌ترین کاربردهای این کابل عبارتند از:
- کابل‌کشی سیستم‌های اعلام حریق و ابزار دقیق
سنسورهای دود، حرارت و سنسورهای فشارِ پالایشگاهی، با ولتاژها و سیگنال‌های بسیار ضعیفی کار میکنند. کوچک‌ترین نویز القایی از کابلِ برقِ مجاور، می‌تواند باعث به صدا درآمدنِ آژیر کاذبِ آتش‌سوزی یا ارسال داده‌های غلط به اتاق کنترلِ پالایشگاه شود. تمامی کابلهای ابزار دقیق و فایرآلارم باید شیلددار باشند.
- اتصال موتورها به درایوها VFD Cable-
درایوهای فرکانس متغیر یا اینورترها که برای کنترل دورِ موتورهای صنعتی استفاده می‌شوند، ماشین‌های تولیدِ نویز هستند! آن‌ها فرکانس‌های شدیدی به محیط ساطع میکنند. کابل ارتباطیِ بین اینورتر و الکتروموتور حتماً باید دارای شیلدِ قدرتمندِ بافته شده باشد، در غیر این صورت بردِ الکترونیکیِ سایر دستگاه‌های کارخانه خواهد سوخت.
- شبکه‌های کامپیوتری و دوربین مداربسته
در محیط‌های اداریِ بزرگ که کابلهای لن – LAN – دوشادوشِ کابلهای برق از داخل یک داکت یا سینی عبور میکنند، برای جلوگیری از افت سرعت اینترنت یا پرش تصویر دوربین‌ها، از کابلهای شبکه شیلددار ماندد کابلهای FTP یا SFTP استفاده می‌شود.
جدول مقایسه: کابل شیلددار در برابر کابل معمولی
برای درک بهتر ارزشِ خرید این نوع کابل در برابر کابلهای بدون شیلد – Unshielded – جدول مهندسی زیر را بررسی کنید:
شاخص ارزیابی | کابل معمولی یا بدون شیلد | کابل شیلددار |
مقاومت در برابر تداخل الکترومغناطیسی | صفر – نویز را مثل آنتن جذب می‌کند | بسیار بالا – نویز را مسدود و تخلیه می‌کند |
ضخامت و قطر کابل | کمتر و ظریف‌تر | ضخیم‌تر به دلیل لایه‌های فلزی اضافه |
انعطاف‌پذیری و فرم‌دهی | بسیار بالا | کمتر – خمش بیش از حد ممکن است شیلد را پاره کند |
الزام اتصال به زمین – ارت | فقط برای هادی‌ها | الزامی و حیاتی برای لایه شیلد |
قیمت تمام شده | ارزان و اقتصادی | گران‌تر – تا دو برابر بسته به نوع شیلد |

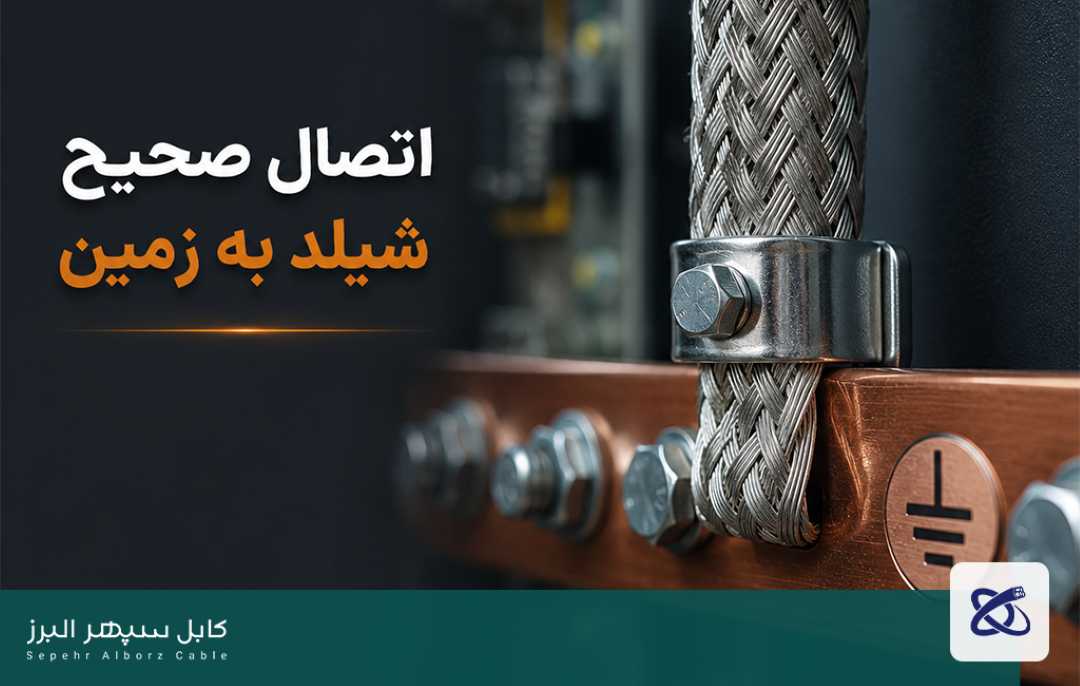

یک خطای مرگبار: شیلدی که ارت نشود، یک آنتنِ مخرب است!
این قانون را با طلا در ذهن خود حک کنید: خرید گران‌ترین کابل شیلددارِ جهان، بدون اجرای صحیحِ سیستم اتصال به زمین، هیچ فایده‌ای ندارد. وقتی لایه فویل یا بافتِ مسیِ کابل نویزها را جذب می‌کند، این بارِ الکتریکی باید جایی تخلیه شود.
اگر شما در زمان کابل‌کشی، لایه شیلد را به شینه ارتِ تابلو برق متصل نکنید، آن لایه فلزیِ سراسری دقیقاً شبیه به یک آنتن رادیوییِ غول‌پیکر عمل کرده و نویزهای محیط را با قدرتِ چند برابر به داخلِ سیگنال‌های کابل تزریق می‌کند و اوضاع از روز اول هم بدتر می‌شود!
نتیجه‌گیری
در دنیای مدرن که فضاها پر از امواج وای‌فای، دکل‌های مخابراتی، موتورهای صنعتی و کابلهای فشار قوی است، بقای سیستم‌های هوشمند، شبکه‌های ارتباطی و سنسورهای دقیق، کاملاً به کیفیتِ کابل شیلددار بستگی دارد. کابل شیلددار یک راهکارِ لوکس نیست، بلکه بیمه‌نامه‌ی تجهیزاتِ گران‌قیمتِ سازمان شما در برابر حملات نامرئیِ الکترومغناطیسی است. در هنگام خرید، حتماً به نوع شیلد فویل برای ثبات نصب و بافت برای محیط‌های دارای لرزش دقت کنید و هرگز اجرای دقیقِ ارتینگِ شیلد را در پروژه فراموش نکنید.
۱. آیا می‌توانیم از کابل شیلددار برای سیم‌کشیِ روشنایی و پریزهای داخل خانه استفاده کنیم؟
از نظر الکتریکی منعی وجود ندارد، اما این کار به شدت غیرمنطقی و اتلافِ سرمایه است. لامپ‌ها و لوازم خانگی هیچ‌گونه حساسیتی به نویزهای معمولِ محیط ندارند. کابل شیلددار فقط زمانی ضروری است که با دیتا، سیگنال، صدا، تصویر و سنسورهای حساس سر و کار داشته باشیم.
۲. چگونه از روی روکش کابل متوجه شویم که کابل شیلددار است؟
تولیدکنندگان روی غلافِ بیرونیِ کابل حروفی را چاپ میکنند. در کابلهای شبکه، دیدن حروف FTP یا STP نشاندهنده وجود شیلد فویلی و بافته شده است. در کابلهای کنترل و فرمان، معمولاً وجود حرف C در کد کابل – مانند کابلهای NYSLCY یا کابل کنترل CY – به معنای وجود شیلد مسیِ بافته شده در ساختار کابل است
۳. شیلد کابل را باید از یک طرف به زمین متصل کنیم یا از هر دو طرف؟
این یکی از چالشیترین مباحث مهندسی است! قانون کلی این است: در کابلهای فرمانِ فرکانسِ پایین و ابزار دقیق، برای جلوگیری از پدیدهی خطرناکِ «حلقه زمین» یا Ground Loop، شیلد فقط باید از یک طرف – معمولاً سمت تابلو کنترل – به ارت وصل شود. اما در کابلهای دیجیتالِ فرکانس بالا، کابلهای شبکه و کابلهای متصل به درایو موتور، شیلد باید از هر دو طرف با استفاده از گلندهای مخصوصِ EMC به بدنه و شبکه ارت متصل گردد.
